В рычажных весах точки опоры и подвеса чаш образуют равнобедренный треугольник

Наука и жизньНаука

Весы Роберваля

Кандидат педагогических наук Рустам Даминов, Зарема Егорова, Казанский (Приволжский) федеральный университет

Как это устроено

Богиня правосудия Фемида.

Если в поисковике набрать «весы, картинки», то первыми вы увидите изображения равноплечих рычажных весов, подобных тем, что держит в руке богиня правосудия Фемида. Такие весы известны с III тысячелетия до н. э., а теоретическое обоснование их работы дал Архимед в III веке до н. э. Благодаря простоте и наглядности процесса взвешивания эти весы до сих пор используют, например, в школьных кабинетах физики и химии.

В равноплечих рычажных весах точки опоры и подвеса чаш образуют равнобедренный треугольник (коромысло). Если коромысло наклоняется, одно его плечо, опускаясь, укорачивается, а другое, соответственно поднимаясь, удлиняется. Возникающий крутящий момент сил тяжести возвращает коромысло в горизонтальное равновесное состояние.

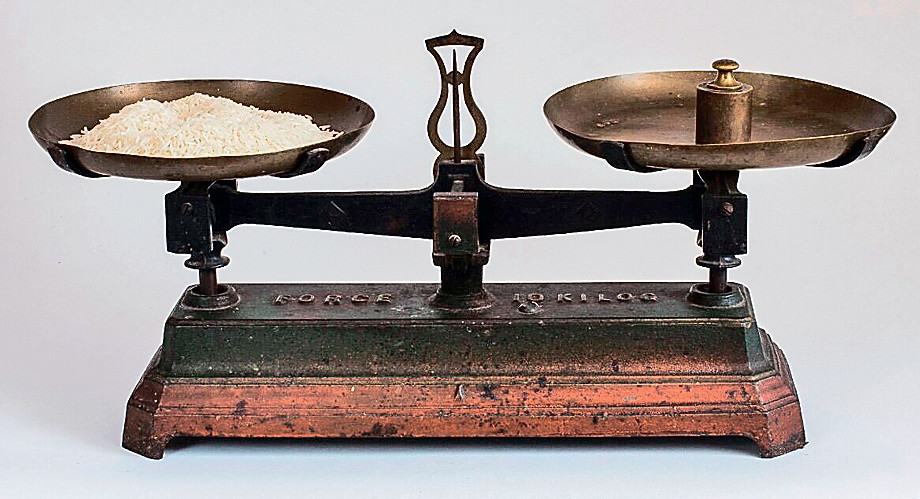

Торговые весы конструкции Роберваля. Фото: Cquoi/Wikimedia Commons/CC BY-SA 4.0

Груз, который надо взвесить, ставят на одну из чаш, что выводит весы из равновесия. Затем вторую чашу весов нагружают таким набором гирь из комплекта разновесов, чтобы коромысло пришло в равновесное состояние, расположившись неподвижно и горизонтально. Тогда масса взвешиваемого груза равна сумме масс всех использованных гирь. Заметим, что в быту понятия веса (силы, с которой тела действуют на чашу) и массы часто отождествляют.

Равноплечим рычажным весам присущ ряд недостатков: неравенство длин плеч коромысла при его перекосе, а следовательно, необходимость предварительно привести его в горизонтальное положение, трата времени на подбор уравновешивающих гирь, наличие мешающих подвесных тросов, что в совокупности обуславливает низкую скорость взвешивания. Кроме того, для работы нужен комплект калиброванных гирь.

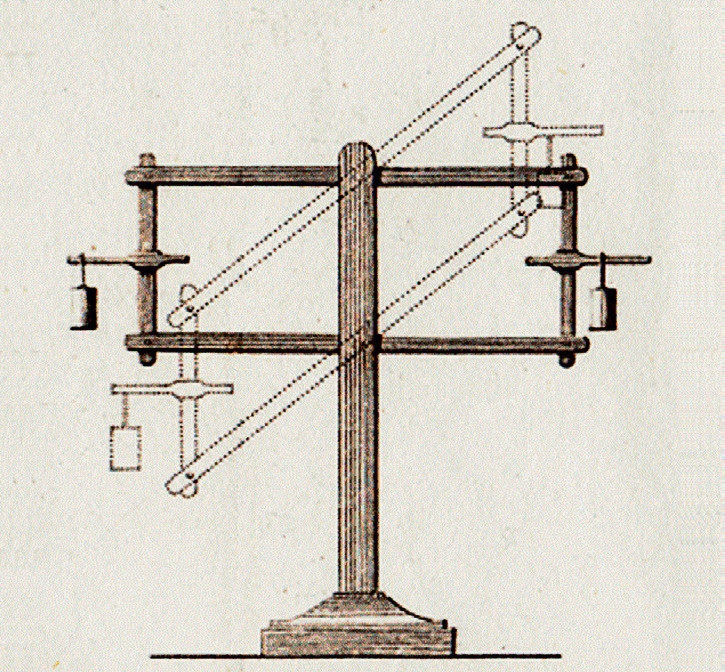

Шарнирный параллелограмм — основа изобретения Роберваля. При его повороте обе боковые стороны остаются вертикальными. Для демонстрации «парадокса» к ним жёстко прикреплены короткие горизонтальные стержни. Видно, что эти весы находятся в равновесии и при несимметричном расположении грузов. В торговых весах на фото вверху нижний стержень шарнирного параллелограмма скрыт в подставке. Рисунок из книги Луи Пуансо «Elements de statique». Издание 1837 года.
