Охлаждение для M.2 SSD
Если вы любите свой ПК, то наверняка оснастите его твердотельным накопителем стандарта NVMe. Но во время работы такие диски очень быстро нагреваются, из-за чего сбрасывают скорость. Проблему решат специальные системы охлаждения.
Изобретение твердотельных накопителей произвело настоящую революцию на рынке памяти. С тех пор жесткие диски перестали быть узким местом, тормозящим вычислительную мощность современного аппаратного обеспечения ПК. Вторая волна этой революции началась два года назад, когда на рынке появились первые накопители, работающие на спецификации NVMe, скорость которых во много раз превышает скорость SSD, подключаемых по интерфейсу SATA. Скорость последовательного чтения современного диска NVMe (например, Samsung 960 EVO) составляет примерно 3 Гбайт/с, последовательная запись того же диска достигает 1,7 Гбайт/с. А ведь предел скорости самых лучших твердотельных накопителей SATA составляет 600 Мбайт/с, что определяется пропускной способностью SATA-интерфейса. Одним словом, диски стандарта NVMe — это самое верное решение для всех высокопроизводительных ПК.
Но подобные накопители являются «горячей штучкой», причем в самом прямом смысле. Высокие скорости передачи данных по время чтения и записи требуют больше энергозатрат, чем у твердотельных накопителей SATA, в результате чего диски NVMe быстро нагреваются. Так, при тестировании накопителя Corsair MP500, он нагревался до 90 °C во время передачи больших объемов данных.
SSD-накопители NVMe и проблема теплоотвода

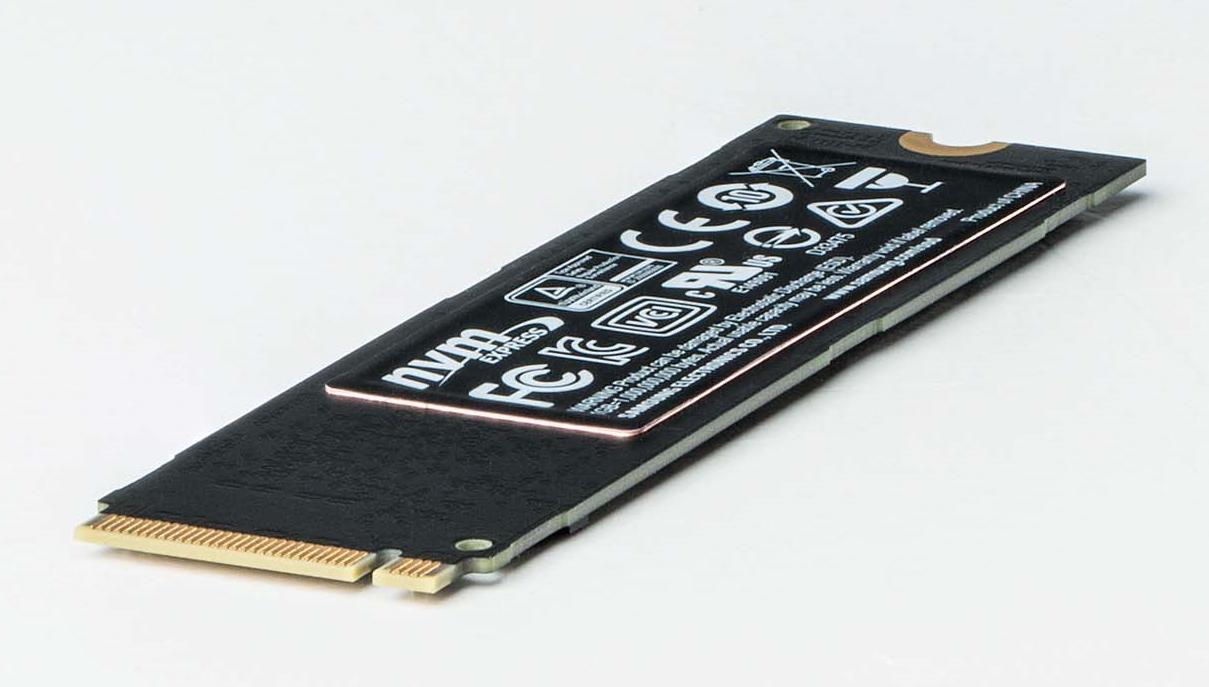

Существуют твердотельные диски NVMe, которые во избежание перегрева в процессе записи сбрасывают скорость уже через 20 с. За это время наш тестовый SSD-накопитель успел записать примерно 30 Гбайт данных. Вроде как и много, но ведь 30 Гбайт может занимать всего один фильм в 4K или одна современная компьютерная игра. Другие накопители NVMe (например, из серии Samsung 960) благодаря дополнительному слою меди (см. справа), предназначенному для теплоотвода, выдерживают около полутора минут до срабатывания температурного троттлинга.
Ситуация осложняется тем, что новое поколение твердотельных накопителей, как правило, выпускается в виде компактных тонких карт расширения форм-фактора M.2. Их габариты составляют примерно три миллиметра в высоту и в среднем восемь сантиметров в длину, и они устанавливаются в соответствующий разъем параллельно материнской плате. В этом положении тепло отводить не так просто, как, например, на видеокарте, установленной в разъем PCIe. Но разъем PCIe является альтернативным вариантом монтажа твердотельного накопителя NVMe с помощью переходника, на который крепится карта M.2, — так накопление тепла можно сделать более умеренным. Тем не менее обычные китайские адаптеры за 100–200 рублей практически не решают проблему теплоотвода, поэтому мы рассмотрели специальные решения по охлаждению для накопителей M.2 и измерили то, насколько долго они позволяют накопителю работать на пике производительности, если позволяют вообще.
Стресс-тест радиаторов для твердотельных накопителей

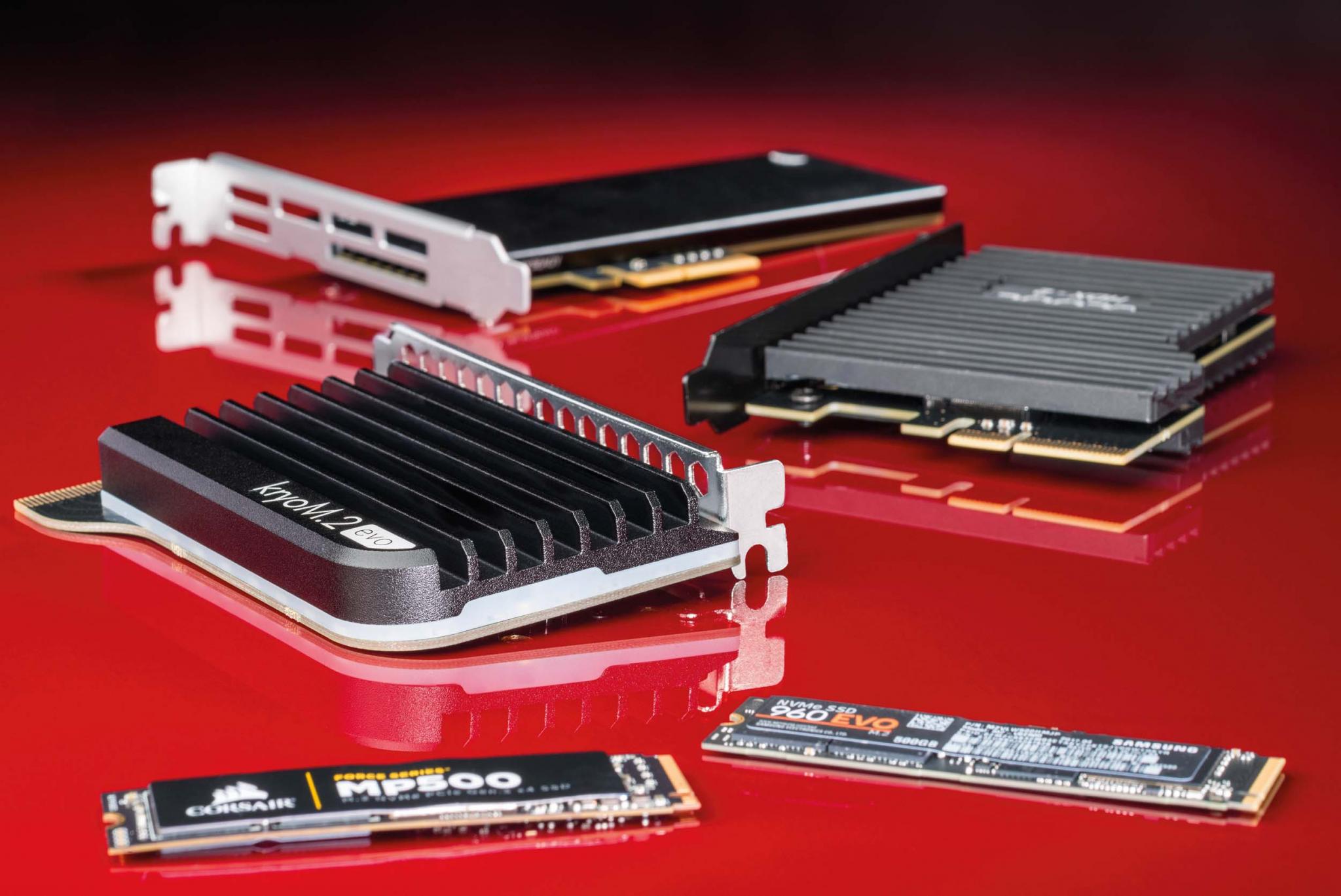

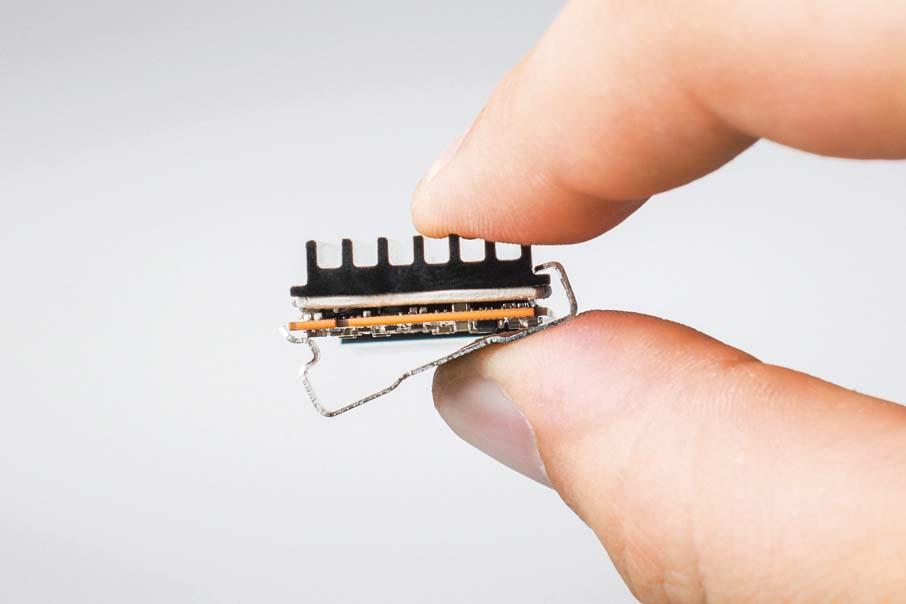

Охладители для NVMe существуют в двух исполнениях: как адаптеры PCIe и как охлаждающие ребра, которые устанавливаются непосредственно на плату M.2. На рынке предлагаются два охладителя второго типа: Alphacool HDX M.2 примерно за 2000 рублей и kryoM.2 micro производства Aqua Computer, который стоит около 700 рублей. Однако рекомендовать непосредственно устанавливаемые радиаторы мы можем только условно, поскольку их установка представляется весьма затруднительной — подробнее об этом ниже.
Для владельцев ПК, на наш взгляд, более удобным вариантом является адаптер PCIe. Для тестирования мы подобрали три продукта: Aqua Computer kryoM.2 evo примерно за 2500 рублей, Eisblock HDX-2 производства Alphacool (около 6000 рублей) и Angelbird Wings PX1 почти за 5000 рублей.

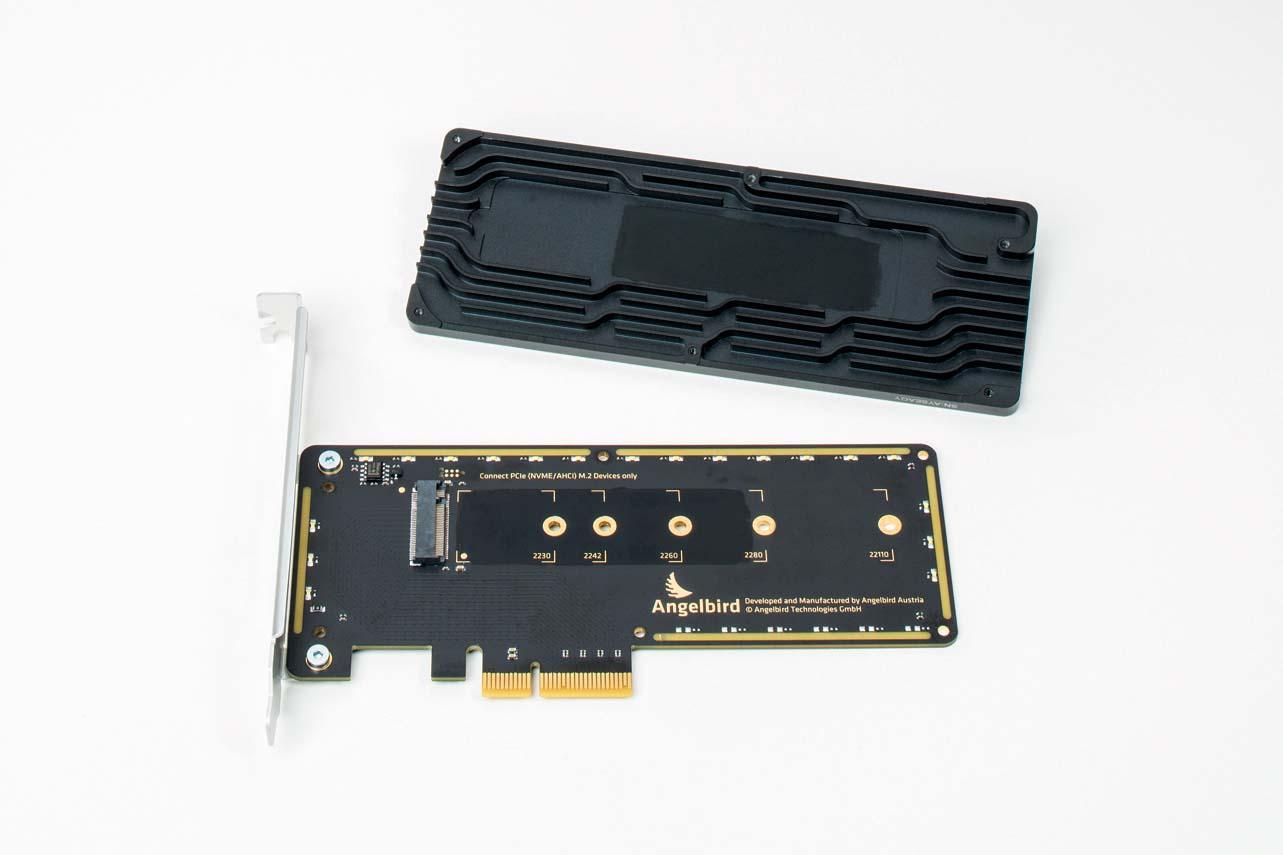

Все три адаптера поставляются в виде небольшого комплекта (см. справа) с одними и теми же деталями: на карту M.2 накладывается термопрокладка: для Wings PX1 — с одной стороны, в случае с Eisblock и kryoM.2 evo — с обеих, и только затем с помощью винтиков на них монтируются радиаторы. Проще всего устанавливать kryoM.2, в том числе и потому, что используется только один тип винтиков. С Eisblock придется немного повозиться. Но все же монтаж радиаторов несложен, в особенности с учетом того, что к каждому из них прилагается обстоятельное руководство с иллюстрациями.
