Зачем нужен излом на крыле самолета

Самолеты, крылья которых имеют характерный «чаячий» излом, видели многие. Но кто задумывался о том, зачем это сделано? Придает ли ломаный изгиб прочности? Может, он увеличивает подъемную силу? Или улучшает аэродинамические качества? Попробуем разобраться, кто и зачем придумал крыло типа gull wing.

Тим Скоренко

Секрет заключается в том, что систему типа «чаячье крыло» применяют в различных целях, причем эти цели иногда могут кардинальным образом друг другу противоречить. Более того, далеко не всегда gull wing вообще выполняет какую-либо функцию. Его появлению способствовал прецедент, связанный с ошибкой одного талантливого инженера.

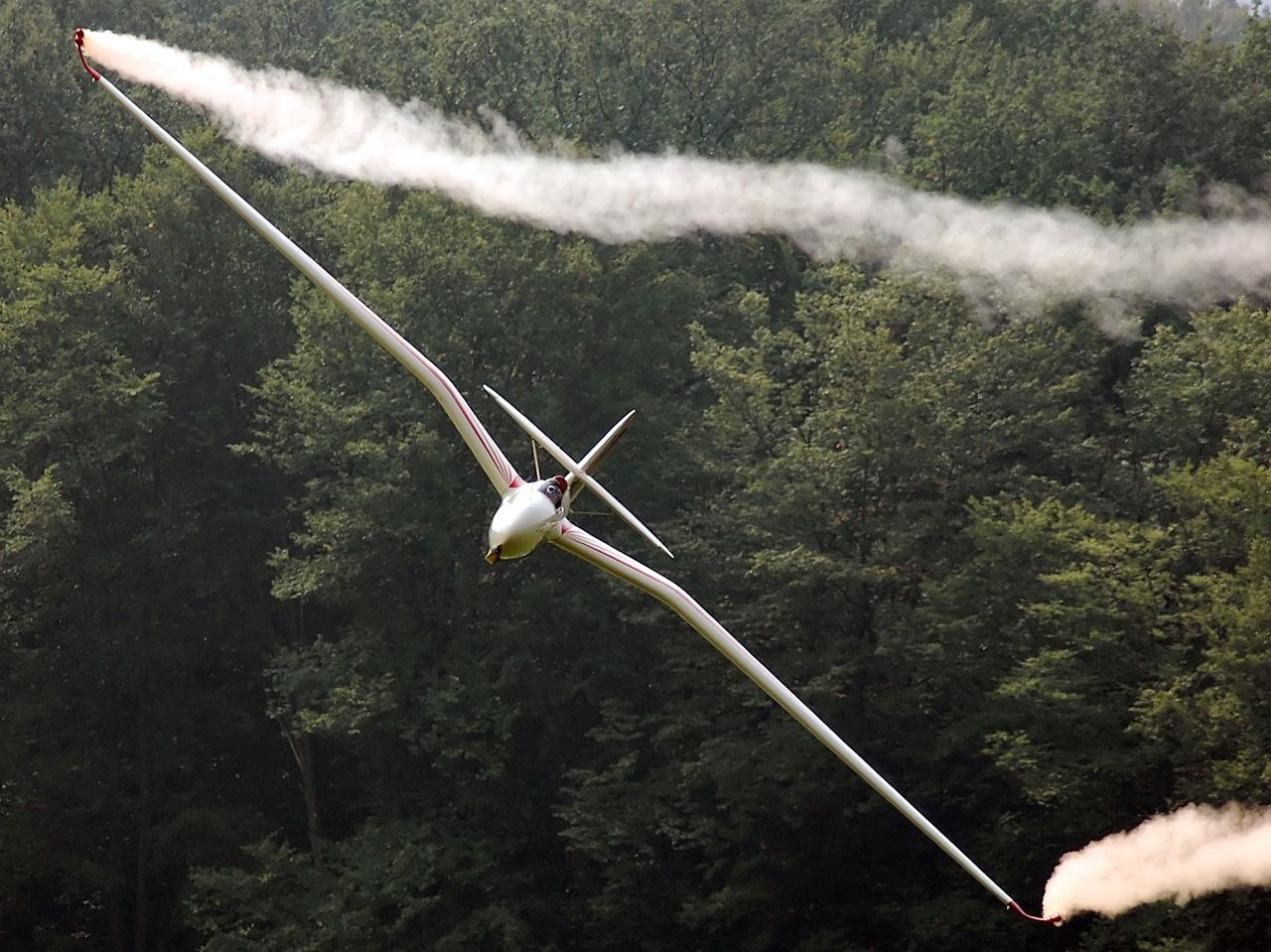

В 1930 году знаменитый немецкий авиаконструктор Александр Липпиш спроектировал спортивный планер Fafnir. Липпиш разрабатывал машину для конкретных целей — демонстрации возможностей безмоторной авиации и установления рекордов. В своем стремлении к поиску революционного решения инженер применил, помимо ряда других интересных находок, схему «чаячье крыло» с изломом, предполагая, что она увеличит стабильность полета при боковых кренах.


Он ошибался. Но надо же такому случиться, что Fafnir действительно оказался очень удачной конструкцией. Он выиграл ряд воздушных соревнований, «прогремел» по всей Германии, установил мировой рекорд высоты подъема для планера, совершил несколько сверхдальних перелетов. Сам Липпиш придавал схеме gull wing большое значение и полагал, что она сыграла немалую роль в успехе планера. Об этом же писали газеты — все-таки излом на крыле был самым заметным визуальным элементом «Фафнира». Планер Липпиша породил нечто вроде моды на «чаячьи крылья»: значительная доля планеров 1930-х годов использовала такую же схему.

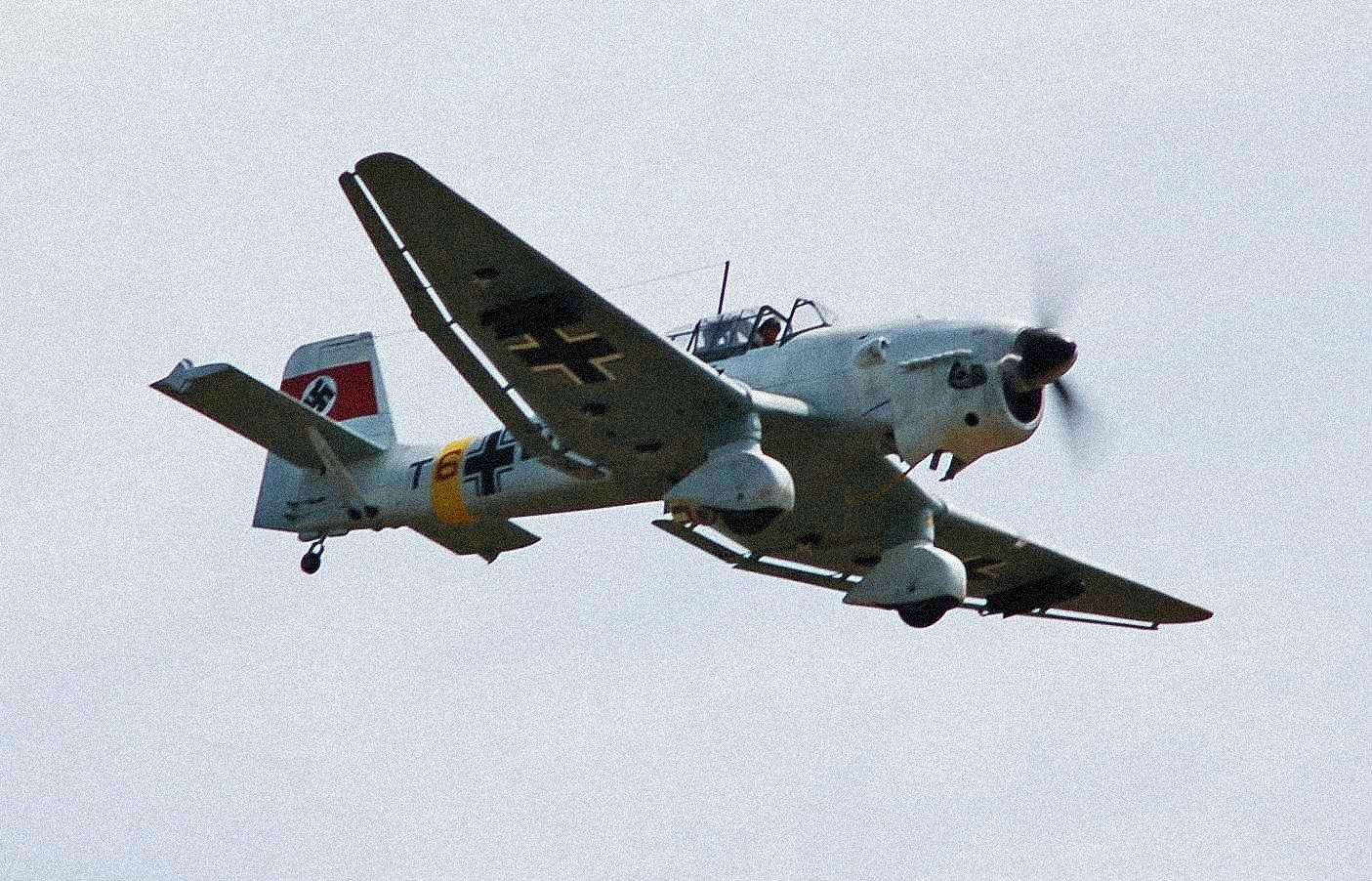

Легендарный Junkers Ju 87 (1935) — относительно ранняя попытка использовать инвертированное «чаячье крыло» в военном самолете. Шасси «Юнкерса» было фиксированным и не убиралось, что ещё больше подчеркивало излом на крыле. Преимущества «чаячьего крыла»: улучшение «дорожного просвета» и расстояния между лопастями пропеллеров и землей при посадке без удлинения и утяжеления стоек шасси; более надежное крепление корневого участка крыла к фюзеляжу; улучшение бокового обзора из кабины пилота (в классических монопланах); эстетические качества, в частности визуальное увеличение размаха крыла. Недостатки «чаячьего крыла»: усложнение конструкции крыла; снижение аэродинамических качеств летательного аппарата; снижение скороподъемности самолета.

Но проведенные много позже аэродинамические исследования показали, что роль излома была мизерной, если не сказать никакой. Липпиш вполне мог спроектировать планер с обычным крылом — и тот был бы не хуже. Последовавшие же за модной тенденцией компании столкнулись с рядом проблем: «чаячье крыло» было значительно сложнее и дороже в изготовлении, да и выгод особых не давало. Преимущества или недостатки планеров создавались за счет других элементов. Тем не менее идея получила свое продолжение, потому что определенная функция у «чаячьего крыла» все-таки имелась.


В море и на суше

Современные исследования доказали: и излом крыла вверх (классическое «чаячье крыло»), и обратный излом снижают аэродинамическое качество летательного средства, то есть отношение подъемной силы к лобовому сопротивлению, а также скороподъемность — скорость набора высоты в полете. В чем же причина его популярности в 1930-е годы и вплоть до конца 1950-х? В первую очередь — в эстетике. Планеры с изломанным крылом напоминали благородных птиц, казались эффектнее, быстрее, красивее. Чистый дизайн, никакой функциональности. Но если в планеризме «чаячье крыло» оказалось не более чем игрушкой, то в самолетостроении идея Липпиша нашла очевидное функциональное назначение. И в первую очередь — в гидросамолетах.
