Туннель Сен-Готард: как устроен самый длинный скоростной ЖД-туннель в мире
Десять лет работы, сотни людей, тропические температуры под землей и постоянная угроза прорыва грунтовых вод – новый скоростной железнодорожный туннель под перевалом Сен-Готтард, который был торжественно открыт в июне 2016 года и стал самым длинным тоннелем такого рода в мире. Инженеры, принимавшие участие в его строительстве, рассказали, какие сложнейшие проблемы были решены в ходе строительства.
По туннелю регулярно проносятся поезда на фантастической скорости в 250 километров в час. Но вряд ли хоть один пассажир заметит в стенах туннеля двери зеленого цвета. Да это, наверное, и к лучшему, поскольку речь идет о системе аварийных выходов в скоростном железнодорожном туннеле «Сен-Готтард» (Gotthard-Basistunnel). А между тем, все эти двери, призванные спасать человеческие жизни в непредвиденной или экстремальной ситуации — настоящий шедевр инженерной мысли.
«Нам пришлось разработать двери аварийного выхода таким образом, чтобы их мог открыть даже ребенок. Они должны сработать в ситуации отсутствия электричества, но, с другой стороны, была поставлена задача сделать их полностью непроницаемыми для огня и дыма. Кроме того, они обязаны выдерживать регулярные аэродинамические удары воздушных волн, возникающих от проносящихся на высокой скорости поездов. И кстати, при движении составов в туннелях увеличивается сопротивление воздуха, для преодоления которого требуется повышенный расход энергии на тягу поездов. И все эти проблемы нам пришлось решать практически одновременно», — рассказывает Петер Шустер из инженерной компании Ernst Basler + Partner.
Эти раздвижные двери, которые расположены в туннеле через каждые 325 метров, позволяют попасть к многочисленным специальным сбойкам (переходам) между двумя однопутными параллельными туннелями с внутренним диаметром 8,2 метра, из которых и состоит «базисный» Сен-Готтардский скоростной туннель. Такая конструкция была результатом продуманной проектной работы. Перед тем, как был принят окончательный вариант системы аварийной эвакуации пассажиров и персонала, было протестировано пять других опытных образцов и вариантов. «В итоге мы выбрали, может, и не самый красивый и дорогой, но безусловно уникальный вариант», — подчеркивает Петер Шустер.
На перекрестке транспортных путей
История Швейцарии — это во многом именно история покорения перевала Сен-Готтард, отделявшего центральные регионы будущей Конфедерации от экономически и культурно развитых регионов Северной Италии. Кроме того, это было место, где зарождались и развивались технологии горного строительства, столь важные для альпийской страны.
От первого сквозного маршрута через перевал, открытого в 1200 году, до нынешнего почти уже готового скоростного железнодорожного туннеля, введение в строй которого планируется на 2016 год, — целый исторический цикл, в ходе которого Швейцария не только обрела внутреннее единство, но и превратилась в важнейший европейский транспортный узел.
Трасса железнодорожного тоннеля Сен-Готтард

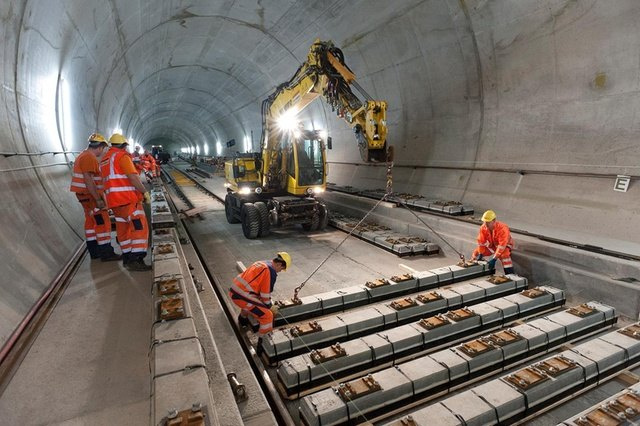

Во время сооружения этого самого длинного (2x57 километров) железнодорожного туннеля в мире ничто не было предоставлено воле случая. «Инженеры кропотливо трудились даже над самыми, казалось бы, незначительными компонентами», — добавляет Шустер. Вместе с другими специалистами-строителями он в начале сентября проинформировал об особенностях этого проекта века в рамках «Дня СМИ» на базе «Швейцарской Ассоциации инженеров-консультантов и строителей» в городе Эрстфельд, что в кантоне Ури.
Одной из первых больших проблем стало определение маршрута прохождения туннеля. «Невозможно просто взять и провести прямую линию между северным и южным порталом туннеля», — разъясняет инженер Фабиана Хенке, также представляющая компанию Ernst Basler + Partner. «Нам пришлось учитывать различные критерии, например, географические и геологические, включая структуру горного массива. Было необходимо проложить еще и специальный технический туннель, по которому бы поступали материалы и оборудование для строительства основных туннелей.
