Тормозной суппорт: как устроен и чем важен

Что такое суппорт, зачем он нужен, как устроен и чем опасен его выход из строя — отвечаем на главные вопросы об одном из важнейших узлов тормозной системы

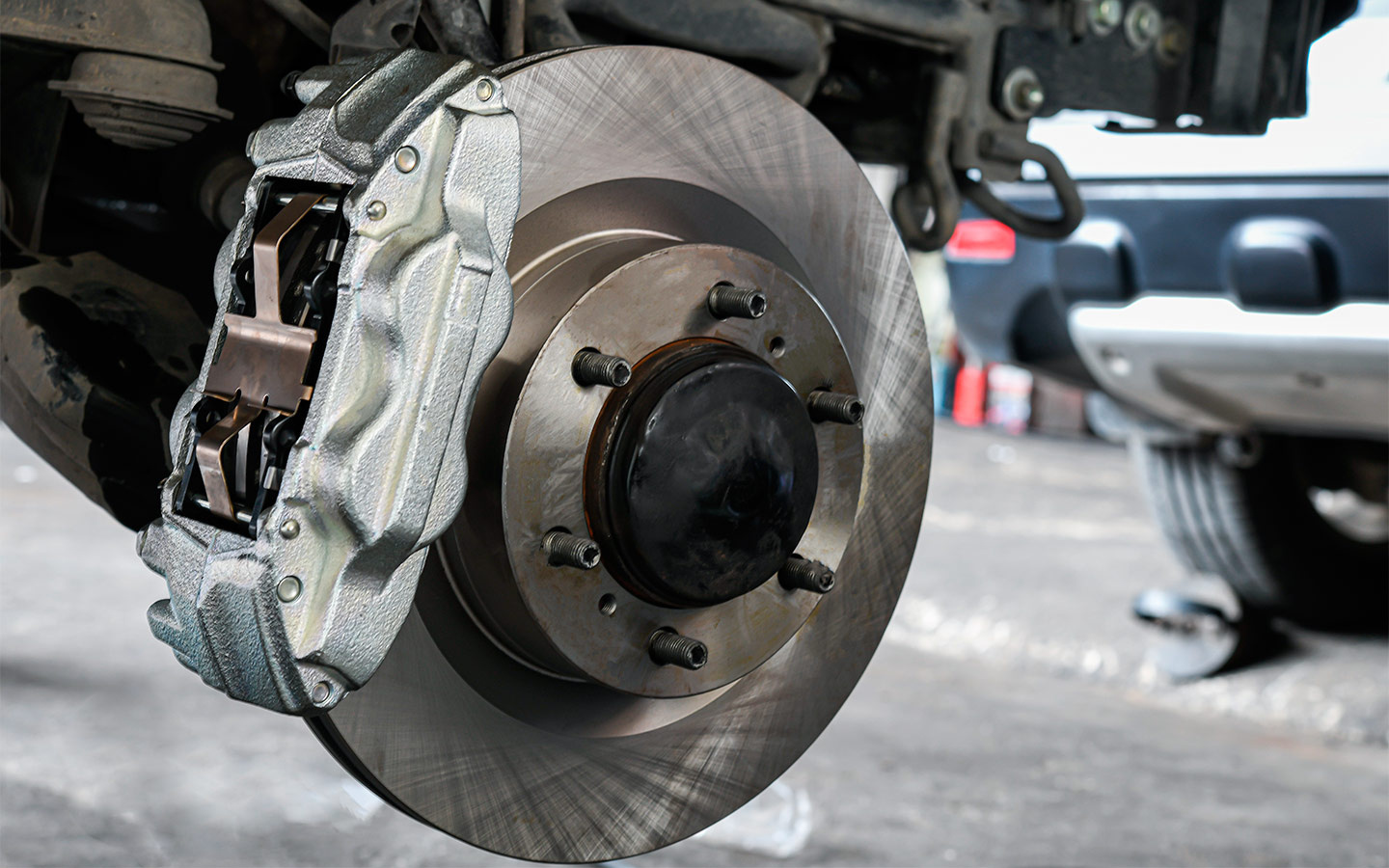

Фото: Shutterstock

Что такое суппорт

Суппорт — один узлов тормозной системы автомобиля, который представляет собой устройство, прижимающее тормозные колодки к тормозному диску после нажатия на педаль тормоза. По сути, суппорт одна из важнейших механических деталей тормозной системы, которая наряду с другими деталями отвечает за эффективное замедления автомобиля во время торможения.

Фактически он представляет собой устройство из поршней, подключенных к гидравлической части тормозной системы, к которым крепятся тормозные колодки. Когда водитель давит на педаль тормоза, по магистралям тормозной системы к суппорту под давлением подается тормозная жидкость. Она нажимает на поршень, который в свою очередь выходит из корпуса суппорта и давит на тормозные колодки, прижимая их к диску.

Устройство суппорта

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. Он представляет собой устройство из поршня или нескольких поршней подключенных к гидравлической системе тормозов, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться. Но общее устройство у всех систем практически идентичное и состоит из:

  • Корпуса
  • Цилиндров с поршнем или несколькими поршнями
  • Направляющих
  • Пыльников направляющих поршней
  • Крепежных, уплотнительных колец поршня
  • Тормозных колодок
  • Тормозных магистралей со штуцерами
  • Возвратных пружин
  • Плавающей скобы.

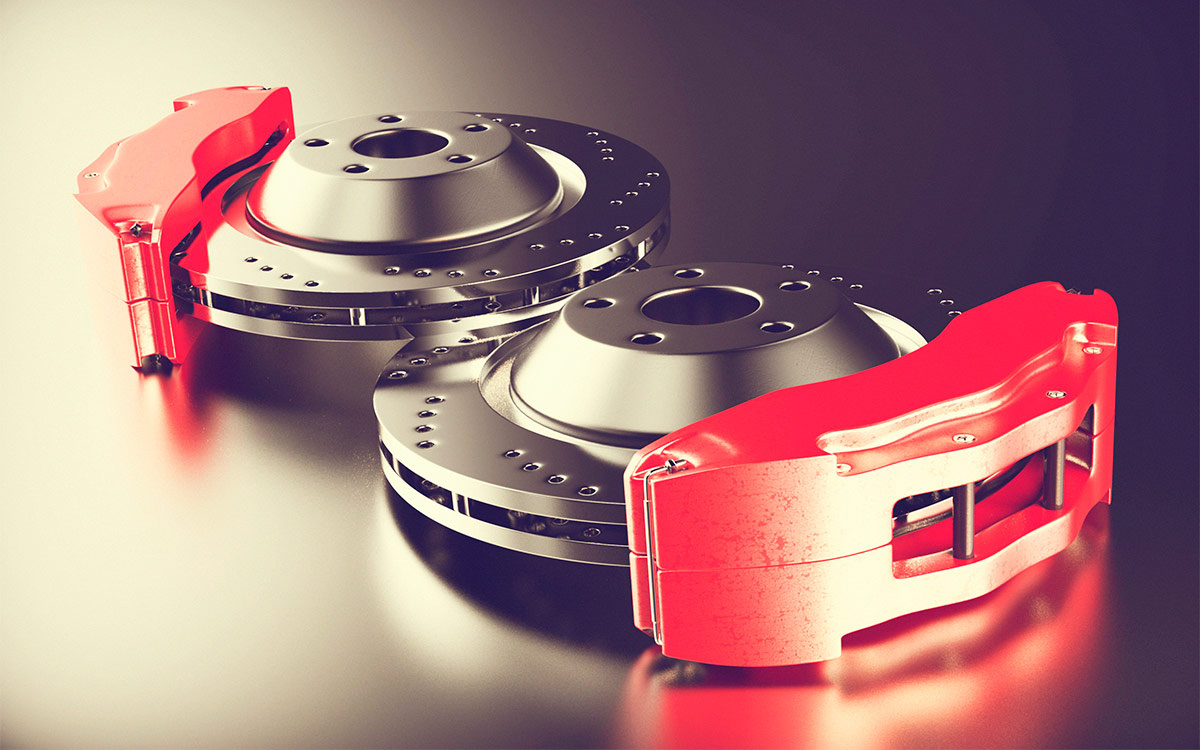

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. Фото: Shutterstock

Виды суппортов

В зависимости от конструкции суппорта поршень, оказывающий давление на колодку, может быть не один. Иногда используется два или больше. А от расположения поршней в суппорте зависит и разновидность узла. Суппорт бывает двух видов:
