Точка автозакипания: как выбрать автомобильный радиатор

Сегодня радиаторы есть в каждом автомобиле, а в гиперкаре Bugatti Veyron их, например, целых десять! Мы расскажем, зачем нужна эта важная деталь, как эволюционировали радиаторы с конца XIX века по наше время, какие радиаторы следует выбирать для своего автомобиля и почему.

Александр Пономарёв

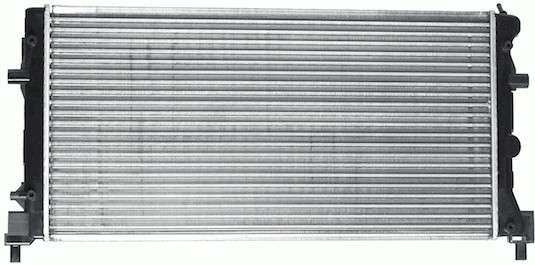

Радиатор — это устройство для рассеивания в воздухе избыточного тепла — проще говоря, воздушный теплообменник, необходимый для поддержания определённого температурного режима. Радиатор охлаждения двигателя, к примеру, состоит из верхнего и нижнего бачков, а также рабочей части, в которой и происходит охлаждение жидкости. Жидкость, поступающая в радиатор из водяной рубашки двигателя, охлаждается в нём до приемлемой температуры, после чего возвращается в двигатель. Рабочая часть радиатора изготавливается из лёгких металлов, которые имеют хорошую теплопроводность и обеспечивают эффективное охлаждение жидкости.

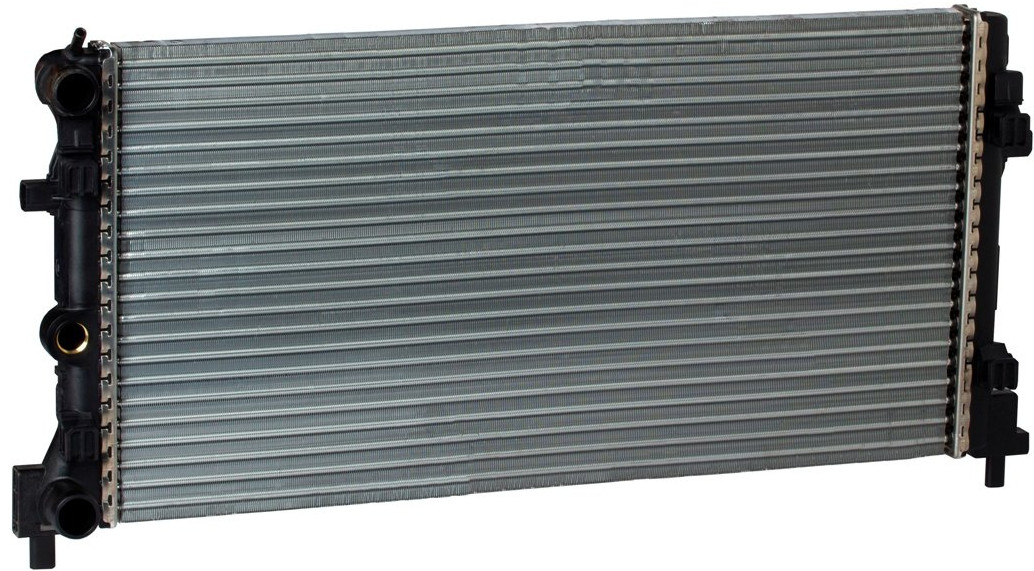

LUZAR

Как устроен радиатор?

Рабочую часть составляют плоские металлические пластины либо согнутые в гармошку ленты, которые пронизывают полые трубки, соединяющие верхний и нижний бачки. Таким образом, жидкость проходит через рабочую часть множеством потоков, в результате чего увеличивается площадь и интенсивность охлаждения. Патрубки радиатора соединяют бачки непосредственно с водяной рубашкой двигателя, а жидкость в систему охлаждения заливается через горловину, расположенную на верхнем бачке радиатора, либо через расширительный бачок, соединенный с радиатором пароотводящим шлангом. Принцип работы жидкостной системы охлаждения заключается в следующем. Водяной насос обеспечивает систему непрерывной циркуляции жидкости, благодаря чему омываются стенки цилиндров и головки блока, отводя избыточное тепло.

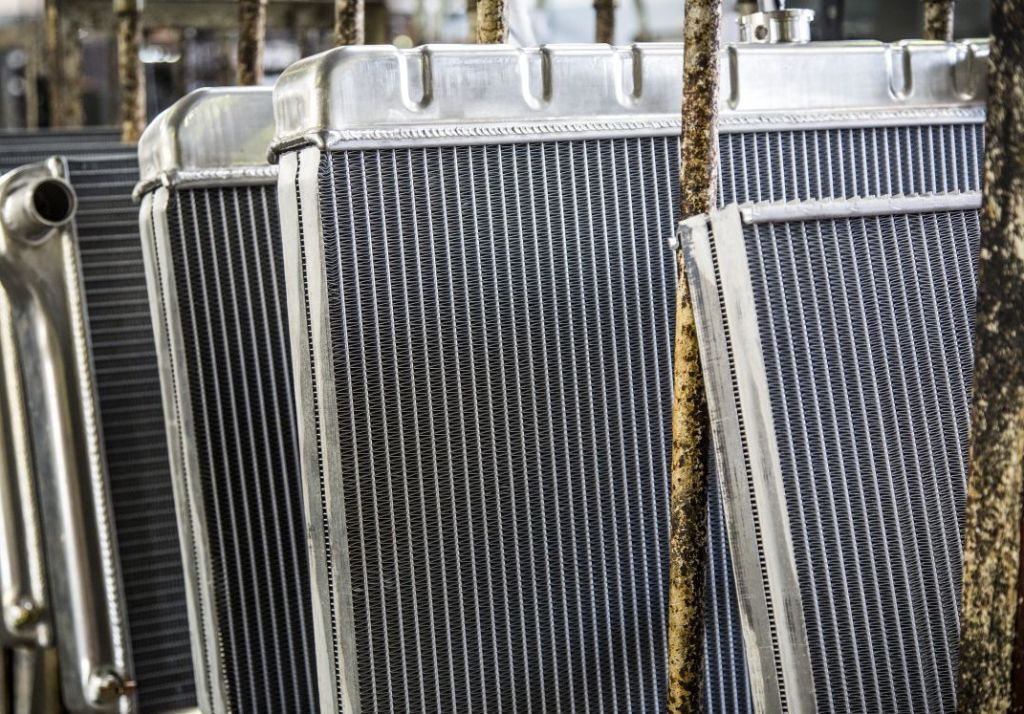

Алюминиевые радиаторы, в ассортименте

Нагретая жидкость направляется по патрубкам в радиатор, в котором обеспечивается рассеивание тепла в окружающую среду. После этого охлаждённая жидкость возвращается в водяную рубашку охлаждения мотора и цикл повторяется. Как правило, чтобы повысить эффективность работы системы охлаждения, перед радиатором устанавливается вентилятор, который нагнетает воздух на его поверхность и ускоряет процесс теплообмена. Обычно вентилятор имеет электропривод, который запускается автоматически по сигналу датчика температуры охлаждающей жидкости.

Какие бывают радиаторы?

В конструкции автомобиля существует несколько типов радиаторов, отличающихся по назначению:

  • Радиаторы масла обеспечивают охлаждения моторного и/или трансмиссионного масла (с целью снижения его текучести). Бывают водо-масляные и воздушно-масляные — в зависимости от принципа отвода тепла
  • Радиаторы охлаждения предназначены для теплообмена охлаждающей жидкости с окружающим воздухом и поддержания оптимальной температуры двигателя
  • Радиаторы отопления предназначены для теплообмена охлаждающей жидкости с воздухом внутри салона и поддержания комфортной для пассажиров температуры
  • Радиаторы кондиционера обеспечивают теплообмен хладагента системы кондиционирования с окружающей средой
  • Радиаторы интеркулера обеспечивают промежуточное охлаждение наддувного воздуха на турбомоторах, повышая тем самым его плотность
  • Радиаторы испарителя являются часть системы кондиционирования; они нужны для расширения хладагента и, соответственно, выделения холода в салон автомобиля

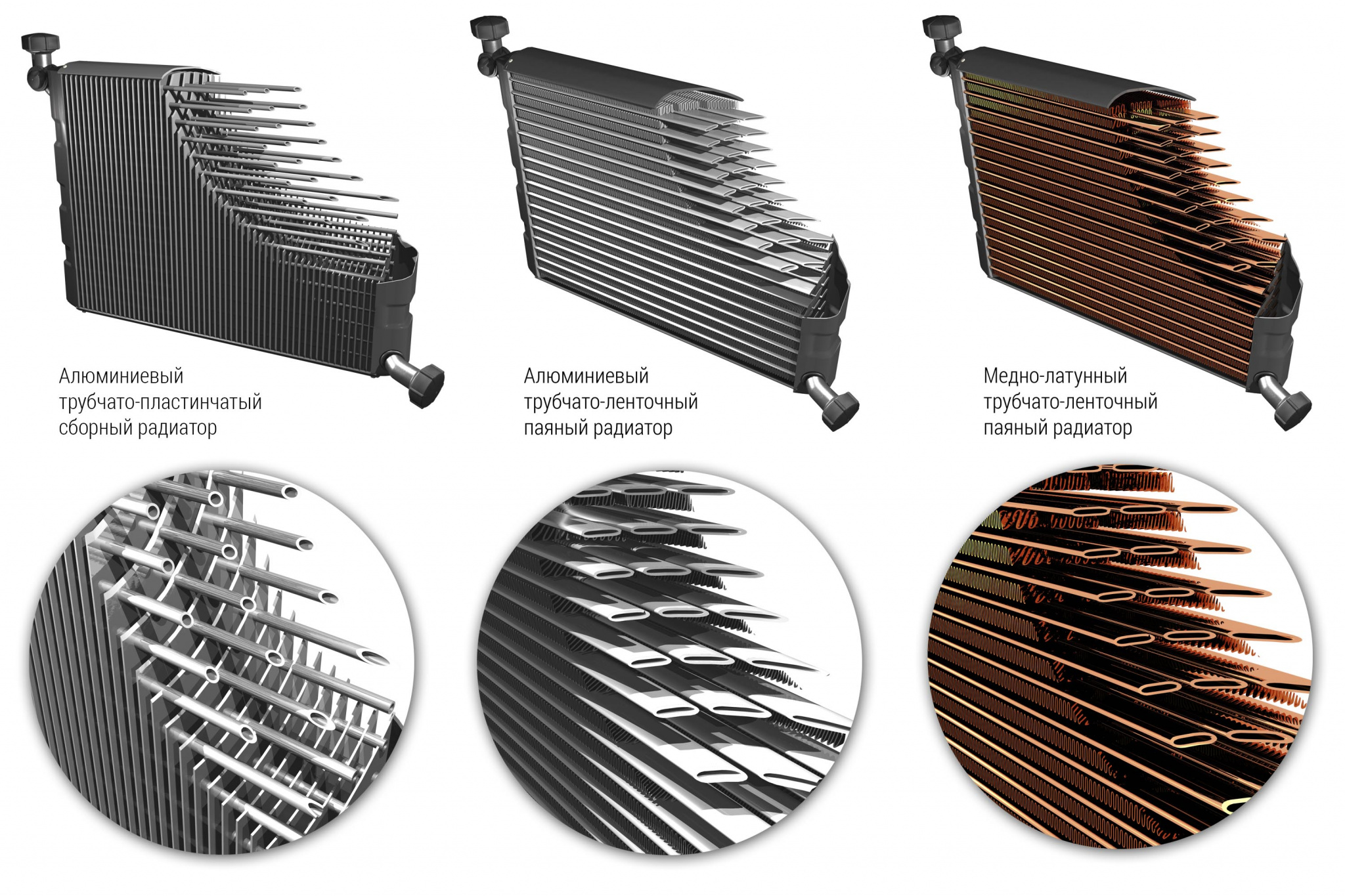

Кроме того, радиаторы отличаются и по типу конструкции. Существует три основных типа радиаторов:

  • Алюминиевые трубчато-пластинчатые сборные, в которых рабочая часть состоит из круглых трубок, нанизанных на охлаждающие пластины, а бачки сделаны из пластика
  • Алюминиевые трубчато-ленточные паяные, в которых рабочая часть состоит из трубок плоскоовального сечения и сложенной в виде гармошки ленты между ними, а бачки сделаны из пластика или алюминия
  • Медно-латунные трубчато-ленточные паяные, которые отличаются от предыдущего типа использованием меди вместо алюминия, а бачки сделаны из латуни или пластика
Типы автомобильных радиаторов

Занимательная эволюция

Однако как современный автомобиль отличается от архаичной самобеглой коляски, так и нынешние радиаторы претерпели значительную эволюцию, чтобы превратиться в знакомую нам деталь. Mercedes 35 PS, разработанный в 1900 году, стал первым автомобилем с ячеистым радиатором, который Вильгельм Майбах запатентовал ещё в 1897 году. Его прямоугольная решётка, оснащённая 8070 ячейками с квадратным поперечным сечением 6х6 мм, увеличивала приток свежего воздуха и пропускала 9 литров воды. Кстати, 35 PS стал ещё и первым в истории «Мерседесом»: совладелец компании Daimler-Motoren-Gesellschaft Эмиль Еллинек позаимствовал для новой автомобильной марки имя… у собственной дочери. Наверное, история больше не знает случаев, когда отец не придумал имя своей дочке, а наоборот, «воспользовался» им в собственных интересах. Первые радиаторы появились вместе с первыми автомобилями ещё в конце XIX века. До тех пор, пока двигатели обладали небольшой мощностью, тепло при работе мотора рассеивалось в атмосферу непосредственно от двигателя, но растущая мощность заставила инженеров задуматься о более эффективном охлаждении.
