Как пользоваться динамометрическим ключом: разбираемся в типах и отличиях

Динамометрический ключ в наших автосервисах до сих пор не перешел в разряд повседневного инструмента — при том, что его применение во многих операциях строго обязательно. Зачем он вообще нужен и как его использовать

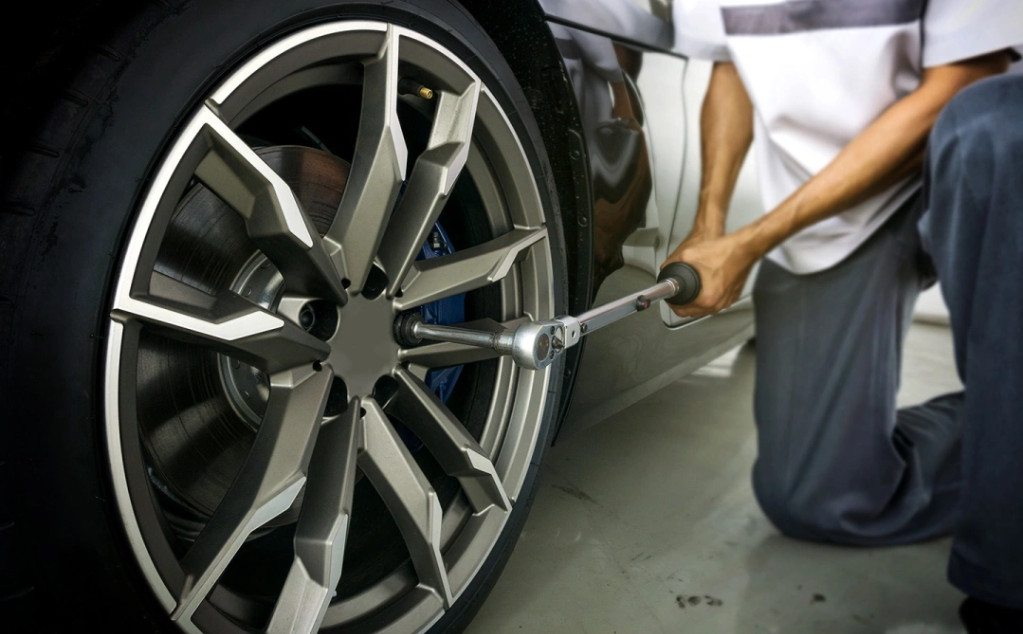

Фото: Smile Fight / Shutterstock / FOTODOM

Что такое динамометрический ключ и для чего он нужен

Динамометрический ключ — это слесарный инструмент, предназначенный для контроля усилия затяжки резьбового соединения непосредственно в процессе затяжки. Конструктивно такие ключи делятся на несколько основных видов, среди которых наиболее распространены стрелочные, щелчковые и цифровые.

Принципиальное назначение любого динамометрического ключа, вне зависимости от конструкции — сообщать пользователю о достижении заданного усилия (крутящего момента) затяжки с целью недопущения срыва резьбы или чрезмерной притяжки детали. Шкала момента на инструменте, как правило, обозначается в ньютон-метрах (Н·м), килограммах на метр (кг/м) или фунт-силах (lbf·ft).

Каждый динамометрический ключ имеет свой предел измерений, и чем он уже, тем инструмент точнее. Иными словами, два отдельных ключа — с пределом измерений от 10 до 30 Нм и от 30 до 60 Нм, — будут по-отдельности точнее, чем один универсальный ключ со шкалой от 10 до 60.

Какие динамометрические ключи существуют и как они работают

Различают три основных вида динамометрических ключей. Рассмотрим конструктив и особенности каждого из них.

  • Стрелочный. Он же торсионный, т.к. в основе принципа работы лежит скручивание тарированного упругого элемента — торсиона, являющегося одновременно и ручкой. В зависимости от того, с каким моментом происходит затягивание болта или гайки, стрелочный указатель перемещается по шкале в большую или меньшую сторону. Стрелочные динамометрические ключи являются самыми дешевыми и, соответственно, наименее точными среди всех разновидностей.
  • Щелчковый. Самый распространенный вид «динамика» ввиду почти идеального сочетания цены и качества — разумеется, если не брать совсем дешевый безымянный инструмент. В отличие от стрелочного, на щелчковом ключе необходимо заранее выставить требуемый момент затяжки. Как правило, это делается с помощью вращающейся ручки, которая поджимает внутреннюю тарированную пружину и параллельно перемещает риску на шкале. По достижении нужного момента в процессе затяжки ключ «переломится»: рабочая часть (на которую надеваются головки) останется на месте, а ручка, к которой прикладывается усилие, немного спружинит. При этом раздастся характерный щелчок — сигнал того, что искомый момент достигнут и дальше тянуть не нужно.
  • Электронный. Также известен как цифровой динамометрический ключ. Наиболее точная и сложная по конструкции разновидность, нацеленная на применение в резьбовых соединениях, требующих максимальной прецизионности дозировки усилия. Вместо механической регулировки, как у щелчковых собратьев, электронный дино-ключ настраивается посредством кнопок и цифрового табло. В остальном алгоритм применения аналогичен щелчковому, с той лишь разницей, что при достижении нужного момента происходит не механический щелчок, а раздается звуковой сигнал, сопровождаемый световой индикацией. Очевидно, что цифровой динамометрический ключ является самым дорогим видом среди перечисленных.
