Укладываем проводку в доме: как правильно выбрать провод?

Разбираемся в классификации проводов и выбираем кабель под свои нужды. Сводная таблица позволит быстро подобрать сечение провода по токовой нагрузке.

Укладка электропроводки – это один из важнейших этапов ремонта в доме. При неправильном выборе токоведущего кабеля, проводка может перегреваться и плавиться, а в некоторых случаях привести к возникновению пожара. Мы расскажем о наиболее популярных видах кабелей, используемых для укладки проводки и объясним, как правильно подобрать сечение провода. В данной статье рассмотрим исключительно провод с медными жилами, так как алюминий выходит из популярности по причине своей низкой, в сравнении с медью, электропроводности.

Классификация кабелей для проводки

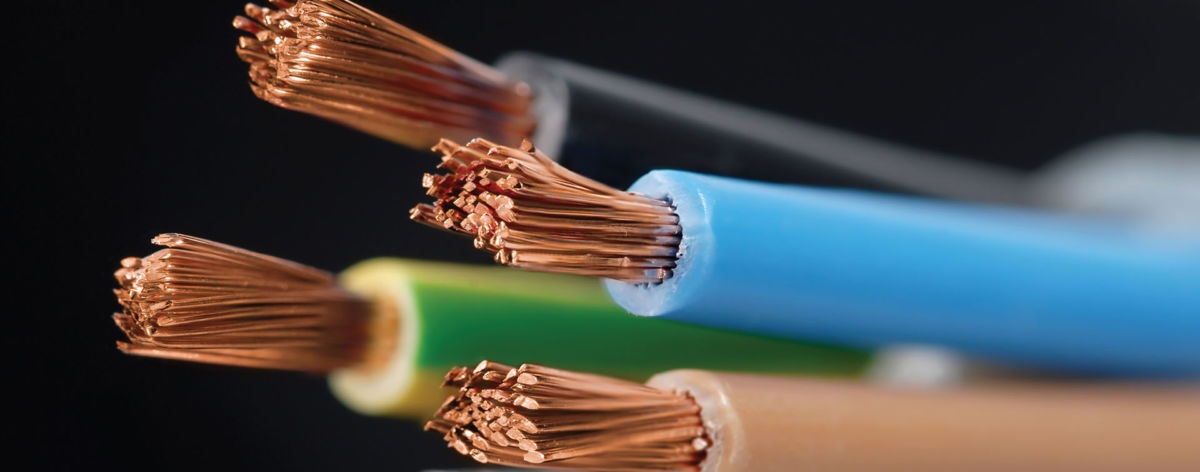

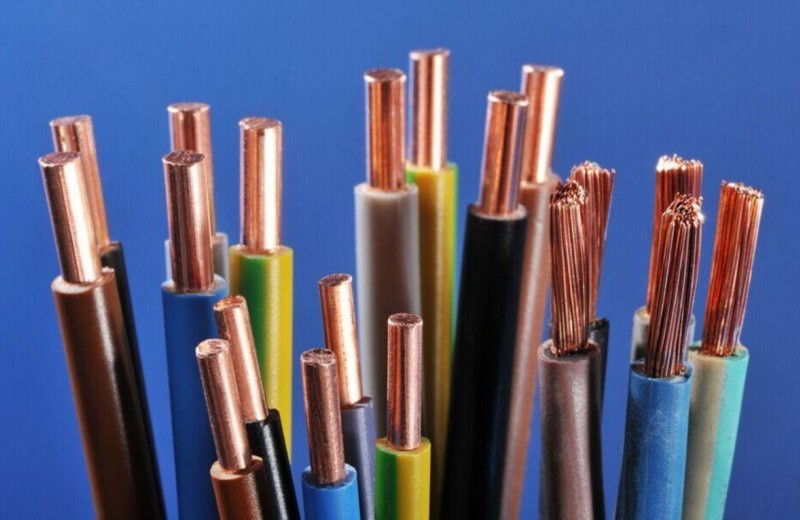

Каждый кабель состоит из нескольких медных жил определенного сечения. В свою очередь жилы в кабеле могут быть однопроволочными монолитными или многопроволочными. Каждая жила заключена в защитную оболочку, изготовленную из каучука, полиэтилена или ПВХ-пластиката. Отметим, что любой кабель, используемый для организации электропроводки, имеет минимум два слоя изоляции: первый обволакивает жилу, а второй собирает все токопроводящие жилы в жгут.


Наиболее популярными для проводки в доме и квартире являются следующие типы проводов:

  • ВВГ
  • NYM
  • ПУНП

Рассмотрим какими бывают и где применяются данные типы кабелей.

Кабель ВВГ

Кабель ВВГ применяется для устройства проводки в сетях напряжением до 1 кВ. Количество жил в жгуте может быть от 1 до 6. Буквы ВВГ расшифровываются следующим образом:

  • В – первый слой изоляции из ПВХ-пластиката.
  • В – второй слой изоляции из ПВХ-пластиката.
  • Г – изоляция без дополнительного защитного слоя (брони).

Дополнительно некоторые виды провода ВВГ могут иметь обозначение «нг». Эти буквы означают, что провод не поддерживает горение. Таким образом, при возникновении высокой температуры из-за КЗ, провод будет плавиться, но не будет гореть. Именно такой провод ВВГнг рекомендуем применять для монтажа электропроводки в квартире.

Встречаются также типы ВВГ с обозначениями «П» и «З».

  • П означает, что жила в проводе плоская;
  • З - что пространство между жилами и наружной изоляцией заполнено ПВХ-пластикатом.

Вот пример плоского не поддерживающего горения кабеля REXANT ВВГ-Пнг-LS 3х2.5:

Плюсом кабеля ВВГ является возможность использования в условиях низких и высоких температур от -50 до +50 градусов. Также в сравнении с остальными типами он значительно дешевле. Например, ВВГнг 3х2.5 в среднем стоит от 35 – 40 рублей за 1 м, а аналогичный по характеристикам NYM 3x2.5 порядка 55 – 60 рублей. При большой площади дома разница в стоимости проводки может достигать пары тысяч рублей.
