Штурманы подземелья

Чтобы добраться до цели, важно понимать, откуда, куда и как мы двигаемся. В море эту работу выполняют штурманы, которые отслеживают точные координаты и скорость судна. Под землей такие задачи решают горные инженеры – маркшейдеры, экипированные по последнему слову электронной техники.

Текст: Роман Фишман

Мексиканский наркобарон Эль Чапо прославился несколькими удачными и крайне дерзкими побегами из-под стражи. Его подручные умудрялись прорывать длинные тоннели, выходившие точно в нужном углу камеры, где содержался преступник. А вот в Аргентине такая попытка закончилась комически: вместо того чтобы очутиться на свободе, группа сбежавших выбралась из-под земли в питомнике со сторожевыми псами. Разница очевидна: Эль Чапо пользовался помощью горных инженеров.

«Если не знать углов и расстояний, можно копать неизвестно сколько и оказаться неизвестно где, – рассказывает Сергей Соболев, главный маркшейдер горно-металлургической компании «Норникель». – При строительстве зданий и дорог эти задачи выполняют геодезисты. В отличие от них маркшейдеры могут работать и под землей, обеспечивая нужную точность». Так, в 2019 году между рудниками «Скалистый» и «Комсомольский» была выполнена сбойка встречными забоями – горизонтальный тоннель соединил выработки рудников. Горняки двигались навстречу друг другу и более чем через 2 км сомкнули проходы с отклонением по высоте в 3 см.

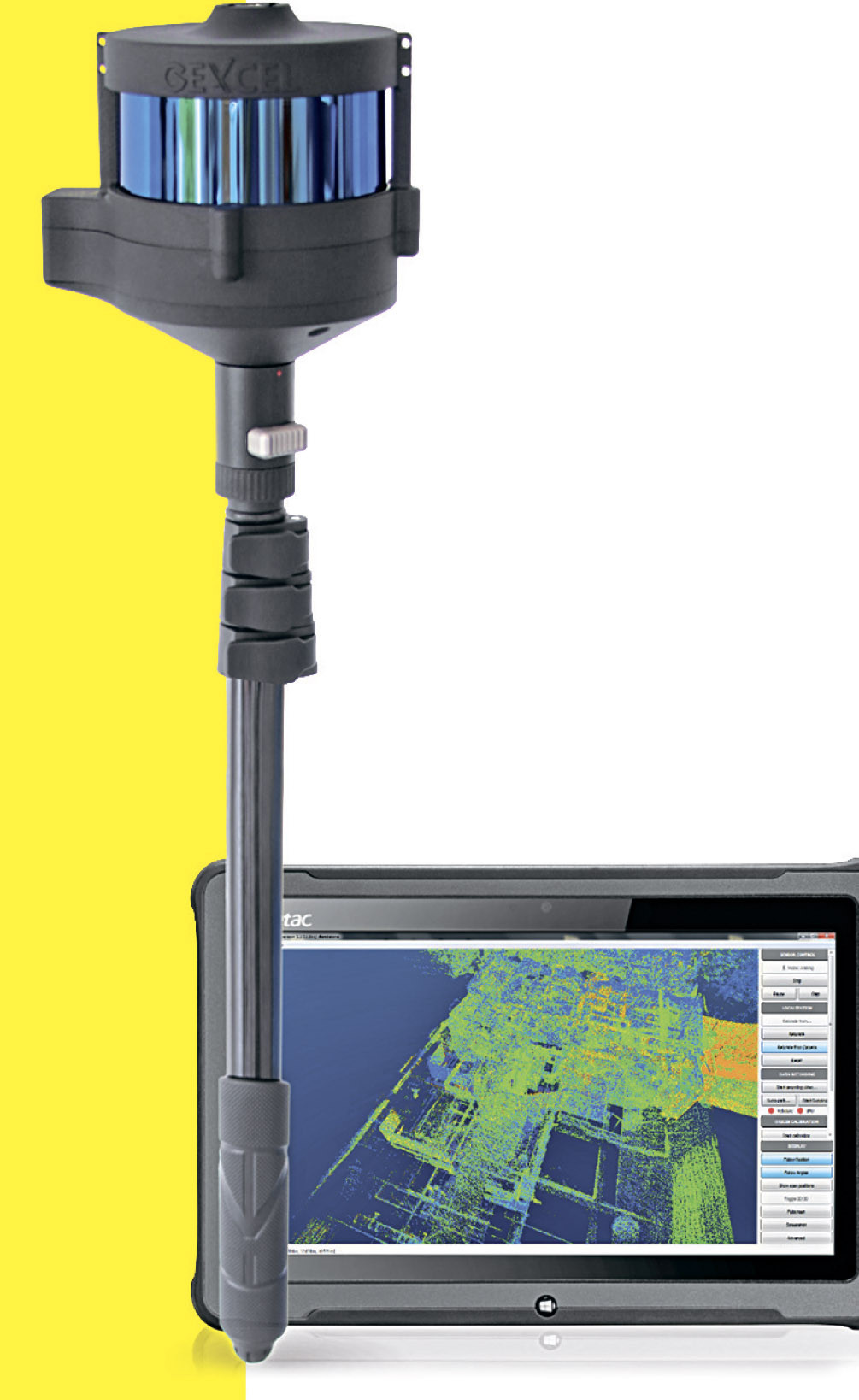

Портативный лазерный сканер – ключевой инструмент для навигации под землей: он позволяет определять и отслеживать направления горной выработки.

Точки отсчета

В поисках новых месторождений геологи бурят разведочные скважины, чтобы оценить перспективы разработки. Если такие перспективы есть, начинается более тщательная разведка с помощью новых скважин, которые позволяют уточнить контуры скрытых под землей рудных тел. На основе полученных трехмерных данных специалисты готовят технический проект – главный документ рудника. Он устанавливает, где будут проложены стволы (большие вертикальные шахты с клетями-лифтами или со скиповыми машинами для подъема руды), где и куда от них отойдут тоннели оконтуривающих, вскрывающих и других выработок. Этот проект берется за основу инженерами, которые детализируют его на месте с учетом текущей горно-геологической обстановки. И уже на эти детальные планы опираются марк шейдеры, выстраивая собственную подземную сеть.

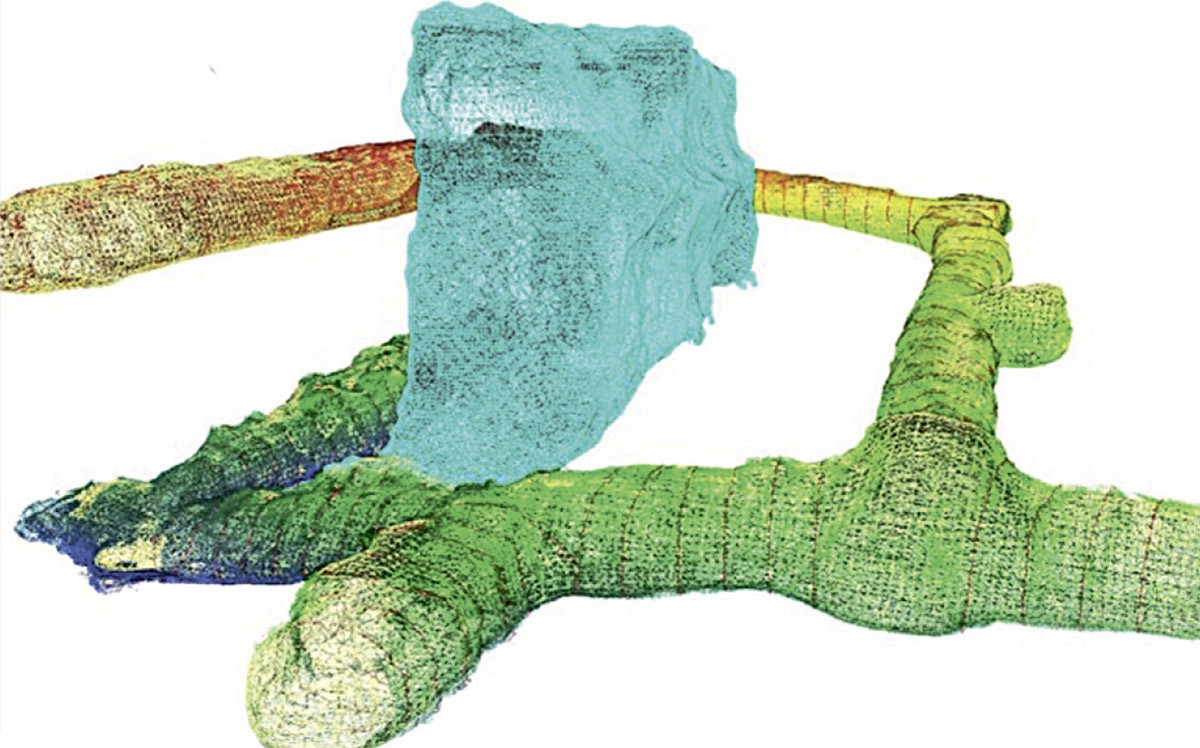

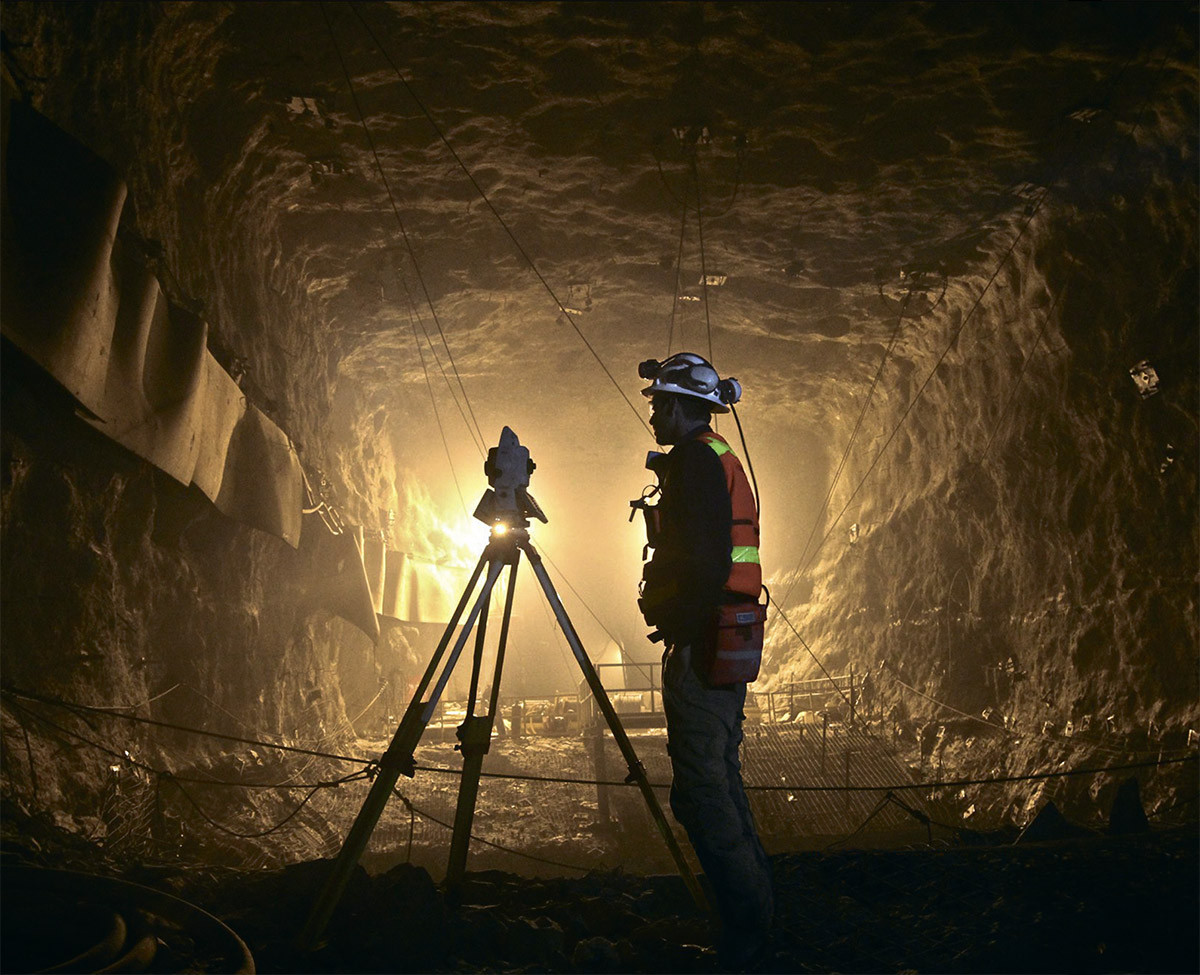

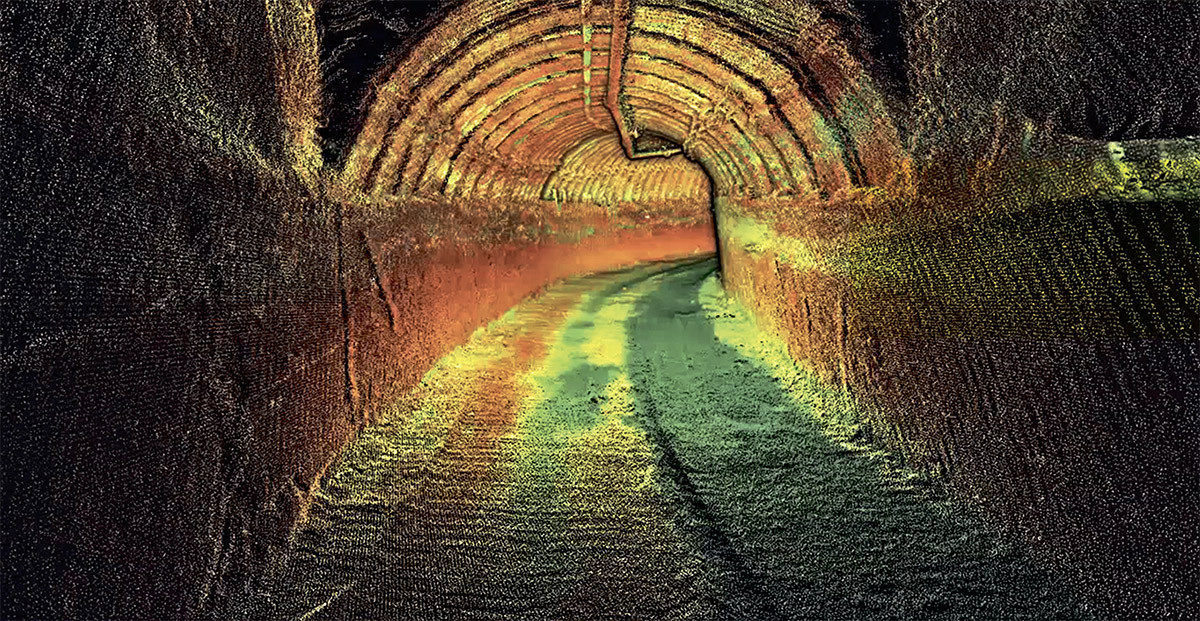

Маркшейдерские точки фиксируются с точностью до миллиметра с помощью старых добрых тахеометров, а геометрия горных выработок отслеживается лидарами, точность которых – несколько сантиметров.

«Все начинается с геодезических пунктов на поверхности, координаты которых определены с высокой точностью, – объясняет Сергей. – Через стволы на глубину опускается отвес, по которому координаты передаются на маркшейдерские точки. Обычно это металлические стержни, которые забуриваются и закладываются в кровлю выработки, чтобы затем служить опорными точками для измерений и отсчетов». От них разрастается маркшейдерская сеть, которая определяет весь ход горной выработки, указывая, в каком направлении, под какими углами, на какие расстояния и с каким сечением ее вести.
