Механическая деформация превратит алмаз из диэлектрика в полупроводник и обратно

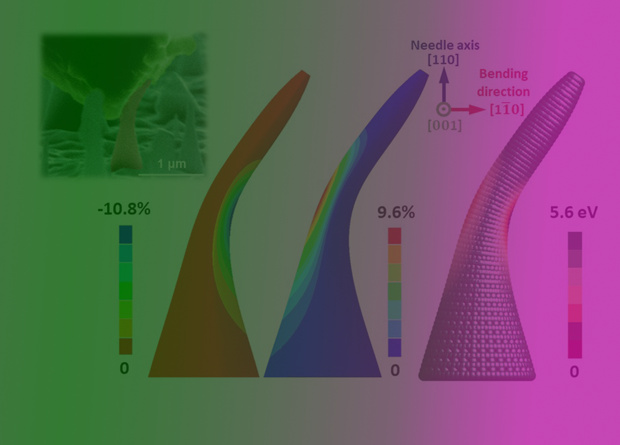

Ученые из России и США разработали теоретическую модель изменения электрической проводимости кристалла алмаза в широком диапазоне без разрушения его структуры. Модель показывает, что регулировать ширину запрещенной зоны алмаза можно с помощью направленной механической деформации сжатия-растяжения. При этом достаточная сила напряжения для таких превращений находится в области упругих деформаций, что позволяет избежать нестабильности фононов и графитизации. Исследование опубликовано в журнале PNAS.
Электропроводность материала зависит от ширины его запрещенной зоны — это энергия, которой необходимо обладать электрону, чтобы перейти из валентной зоны в зону проводимости. Алмаз, благодаря своим физико-механическим свойствам — желанный материал для решения множества задач, в том числе в экстремальных условиях. Но алмаз имеет ширину запрещенной зоны 5,6 электронвольт и относится к диэлектрикам. В таком состоянии он малопригоден для повсеместного использования в полупроводниковой технике. Заставить алмаз проводить ток — перспективная задача для разных областей науки.
Ширину запрещенной зоны можно менять, легируя материал, изменяя его молекулярную структуру. Чтобы добиться высокой проводимости, необходимо уменьшить ширину запрещенной зоны до нуля, а еще лучше при этом не нарушить кристаллическую решетку алмаза, чтобы он сохранил свои полезные качества. Добавление примесей также способствует усложнению конструкции, увеличивает вероятность возникновения дефектов. Поэтому важно найти наиболее простой и эффективный
