Как правильно подключить усилитель к магнитоле в машине

Увеличение громкости и улучшение качества звука — все это обеспечивает усилитель. Как правильно подключить его к магнитоле в автомобиле?

Михаил Овсянников

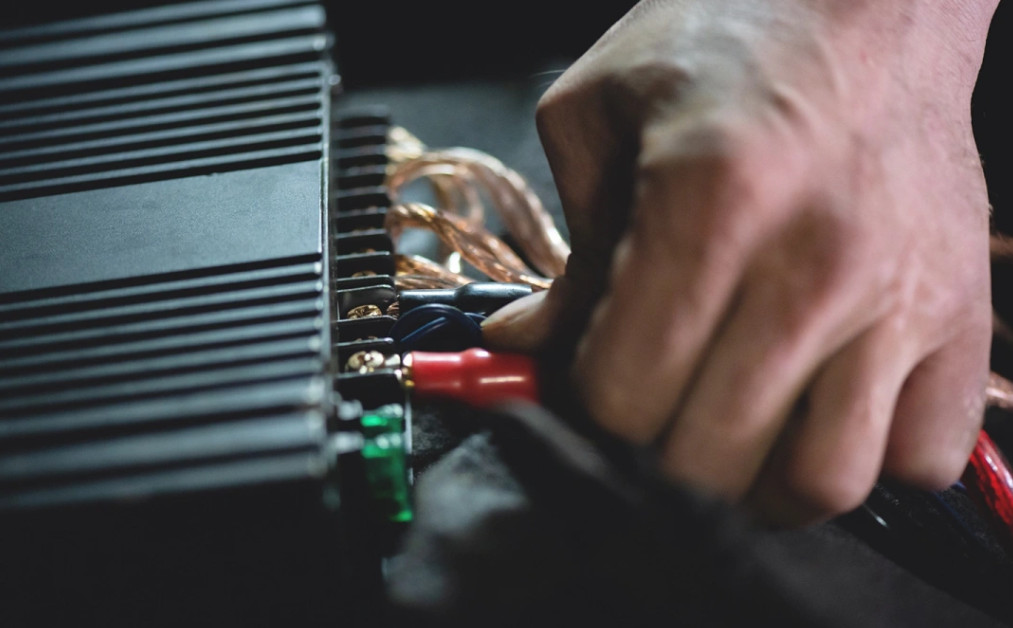

Фото: n_defender / Shutterstock / FOTODOM

Подключение усилителя к магнитоле

Подключить усилитель к магнитоле сложнее, чем установить само головное устройство. Для этого необходимо обладать некоторыми знаниями электрики автомобиля, а также навыками прокладки кабелей в салоне. Если вы готовы к такой работе, алгоритм основных действий без установки сабвуфера следующий:

  1. Заглушив двигатель, выньте ключ из замка зажигания.
  2. Отсоедините минусовую клемму от аккумулятора.
  3. Подсоедините красный силовой кабель для питания усилителя к плюсовой клемме аккумулятора.
  4. В разрез силового кабеля усилителя примерно в 10–15 см от плюсовой клеммы аккумулятора установите держатель с предохранителем, который необходим для защиты источника питания и усилителя.
  5. Аккуратно проделайте отверстие в резиновой заглушке, закрывающей прорезь в перегородке моторного отсека, через которую другие провода пропущены в салон автомобиля.
  6. В сделанное отверстие с помощью проволочной петли протяните силовой кабель усилителя в салон автомобиля. В случае необходимости используйте гофру или резиновые втулки для защиты кабеля в местах контакта с острыми краями металлических элементов кузова.
  7. Откройте дверь со стороны переднего пассажира и под бардачком найдите силовой кабель усилителя, после чего можно отсоединить проволочную петлю.
  8. Проложите силовой кабель к усилителю. Для этого понадобится демонтаж ряда декоративных панелей в салоне.
  9. Подключите силовой кабель к разъему усилителя, обозначенному +12V.
  10. Один конец черного минусового провода подключите к разъему усилителя, обозначенному Ground или GND, а второй надежно закрепите на неокрашенной металлической части кузова. В некоторых моделях автомобилей место для подключения таких заземляющих проводов уже обозначено, о чем имеется информация в инструкции по эксплуатации. Для уменьшения помех можно проложить дополнительный минусовой провод от аккумулятора к соответствующему разъему усилителя.
  11. Пластиковыми стяжками прикрепите силовой кабель усилителя к другим проводам в моторном отсеке и салоне автомобиля.
  12. Выньте магнитолу из гнезда.
  13. Сигнальным кабелем RCA cо штекерами типа «тюльпан» соедините выходы магнитолы (могут обозначаться Front, Output, Real, Subwoofer) с гнездами Input или Line усилителя. Для соблюдения баланса при настройке звука левый «тюльпан» подключается к левому входу усилителя, правый — к правому. Кабель RCA необходимо проложить подальше от силового во избежание наведенных помех.
  14. Так же, избегая контакта с силовым кабелем, подключите провода, соединяющие усилитель с динамиками.
  15. Со стороны силового кабеля проложите от соответствующего гнезда магнитолы синий кабель дистанционного управления Remote, по которому подается команда на включение/отключение усилителя. На последнем для подключения кабеля Remote имеется разъем REM.
  16. Подключите минусовую клемму аккумулятора.
  17. Заведите двигатель.
