Бомбы, которые не взрываются: что такое виркатор

«ПМ» уже не раз писала об электромагнитном оружии. В ударно-волновых и взрывомагнитных генераторах частоты в электромагнитное излучение преобразуется энергия взрывчатых веществ. Однако существует и другая разновидность электромагнитного оружия – невзрывные источники излучения.

Александр Прищепенко

Первое боевое применение подобного оружия можно датировать 17 января 1991 года, когда американские войска использовали модифицированные крылатые ракеты Tomahawk. При приближении к цели двигатели ракет последние несколько секунд уже не поддерживали горизонтальный полет, а работали как источники питания генераторов мощного излучения. Оно должно было вывести из строя радиолокаторы иракской системы ПВО, что значительно облегчило бы достижение превосходства в воздухе. Было ли применение электромагнитного оружия успешным, мы никогда не узнаем: может, приемники радаров и вышли из строя, но излучатели — нет, поэтому американские военные, желая подстраховаться, применили ракеты, разнесшие радары в клочья.

Бомба из карандашей

При движении электронов с ускорением возникает электромагнитное излучение, поэтому достаточно, например, просто искривить траекторию электрона (любое движение, отличное от равномерного и прямолинейного, есть движение с ускорением). Это можно сделать с помощью магнитного поля — именно так устроен магнетрон, основа любой СВЧ-печки. Но по удельной (на единицу объема) мощности их превосходит так называемый виркатор.

Устроен виркатор очень просто: представьте себе электронную лампу, у которой есть два электрода — эмиттер и сетка. При приложении к ним импульса высокого напряжения формируется облако электронов, которое движется к сетке, пролетает сквозь ее ячейки и колеблется относительно сетки вплоть до полной нейтрализации заряда, излучая радиочастотное ЭМИ. Облако электронов выполняет роль «виртуального катода», от которого, собственно, и происходит название «виркатор».

Генерация гигаваттной мощности требует такого числа электронов, которое можно получить лишь при взрывной эмиссии (не имеющей никакого отношения к взрывчатке): на микроостриях поверхности эмиттера под действием поля высокой напряженности происходит сильный местный разогрев вещества и оно превращается в плотную плазму (то есть взрывается). Интересно, что нужная плотность микронеровностей (в сочетании с нужной проводимостью) получается на сломе графита, поэтому один из самых удобных материалов для эмиттера — сломанные грифели карандашей.

Вакуумные мастодонты

«Потрошение» карандашей — не основная трудность создания виркатора. Взрывная эмиссия эффективна лишь при огромных (около мегавольта) напряжениях, и, чтобы избежать пробоя в излучателе, приходится увеличивать размеры до кубометров. Высокое напряжение, характерное для работы источников вакуумной электроники, не позволяет значительно снизить габариты, поэтому отношение энергии генерируемого радиочастотного электромагнитного излучения (РЧЭМИ) к объему у таких источников мало (микроджоули на кубический сантиметр). Малый разброс энергий электронов, а значит, узкий частотный диапазон генерируемого вакуумными излучателями РЧЭМИ позволяет сделать излучение остронаправленным, но избежать наличия боковых лепестков, которые могут сжечь систему наведения основного пучка, все равно нельзя: происходит «фратрицид», то есть «пожирание собратьев», — термин заимствован из сленга биологов.

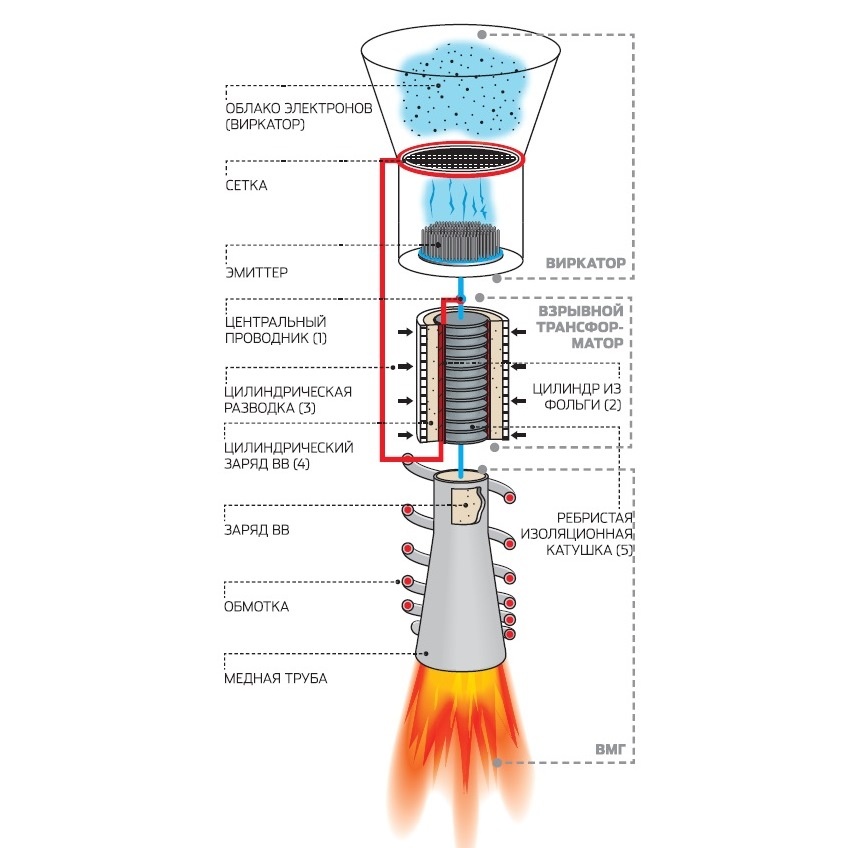

"Гибрид": виркатор плюс ВМГ

Полезное свойство вакуумного излучателя — возможность многократных срабатываний: его конструкция не превращается взрывом в крошево, летящее в разных направлениях. Однако реализация этого свойства дается дорогой ценой: вакуумный излучатель не заработает при включении в розетку с напряжением в 220 вольт, для его энергообеспечения необходимы высоковольтные формирователи, трансформаторы, обострители. Они тоже имеют немалые габариты — тем большие, чем больше потребляемая энергия. Объемы мощных излучателей измеряются кубометрами, масса — десятками тонн.
