Почему не падают небоскребы
Небоскребы стали строить когда-то из желания сэкономить стремительно дорожавшую землю в американских городах. Сейчас это соображение, похоже, давно не является решающим. Сверхвысокие здания в наши дни воздвигают с иной целью – показать богатство, мощь, амбиции. Однако будь гонка небоскребов хоть тысячу раз ярмаркой тщеславия, их возведение не перестанет быть сложнейшей инженерной проблемой.
Когда рассказывают об очередном рекордно высоком сооружении, обычно говорят о том, что вздымается над землей. Конечно же, о высоте, количестве этажей и лифтов, смотровых площадках, с которых видно полмира, и о том, например, как доставить воду на сто-какой-нибудь этаж, чтобы водопровод при этом не разорвало от огромного давления в трубах. Меньше говорят о подземной части, хотя вопрос о том, как гигантские, почти километровые «иглы», вроде построенной Burj Khalifa или строящейся Kingdom Tower, держатся в грунте, весьма интересен. Почему они не падают? Почему не проваливаются в грунт и как выдерживают колоссальные ветровые нагрузки?
Чтобы разобраться в технологии сооружения оснований для небоскребов, «ПМ» обратилась в московский институт «Горпроект», занимающийся, в частности, проектированием высотных зданий. Нашим консультантом любезно согласилась выступить руководитель конструкторского отдела ЗАO «Горпроект», кандидат технических наук Елена Зайцева.
Здесь вам не Манхэттен
«Основным при проектировании фундамента высотного здания является, безусловно, высокая нагрузка, передаваемая сооружением на основание, — говорит Елена Зайцева. — Необходимо различать понятия «фундамент» и «основание здания». Под фундаментом понимают часть здания (нижние конструкции — плита, свайный ростверк, сваи и т. д.), которая передает нагрузку от сооружения на грунт. И, соответственно, под основанием понимают массив грунта, в котором возникают дополнительные напряжения и осадки в результате воздействия на него здания через его фундамент. Задача состоит в том, чтобы правильно спроектировать и основание, и фундамент. Основная сложность возникает в связи с тем, что высота здания большая, а площадь передачи нагрузки на основание по отношению к высоте сооружения мала. Это приводит к высоким напряжениям как в самой конструкции фундамента (большие изгибающие моменты и значительная продавливающая нагрузка от стен и колонн), так и в основании (фундамент-грунт)».

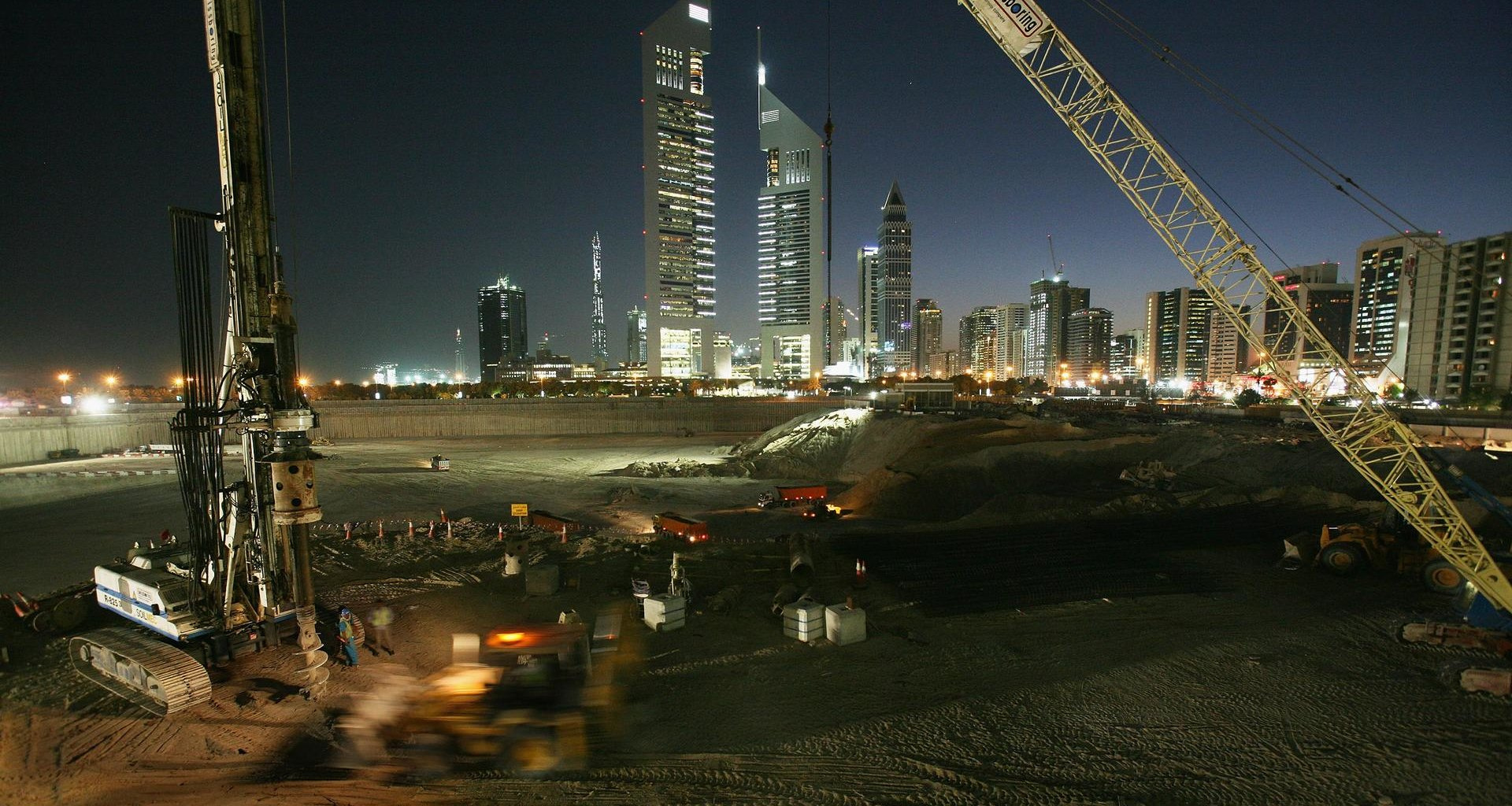

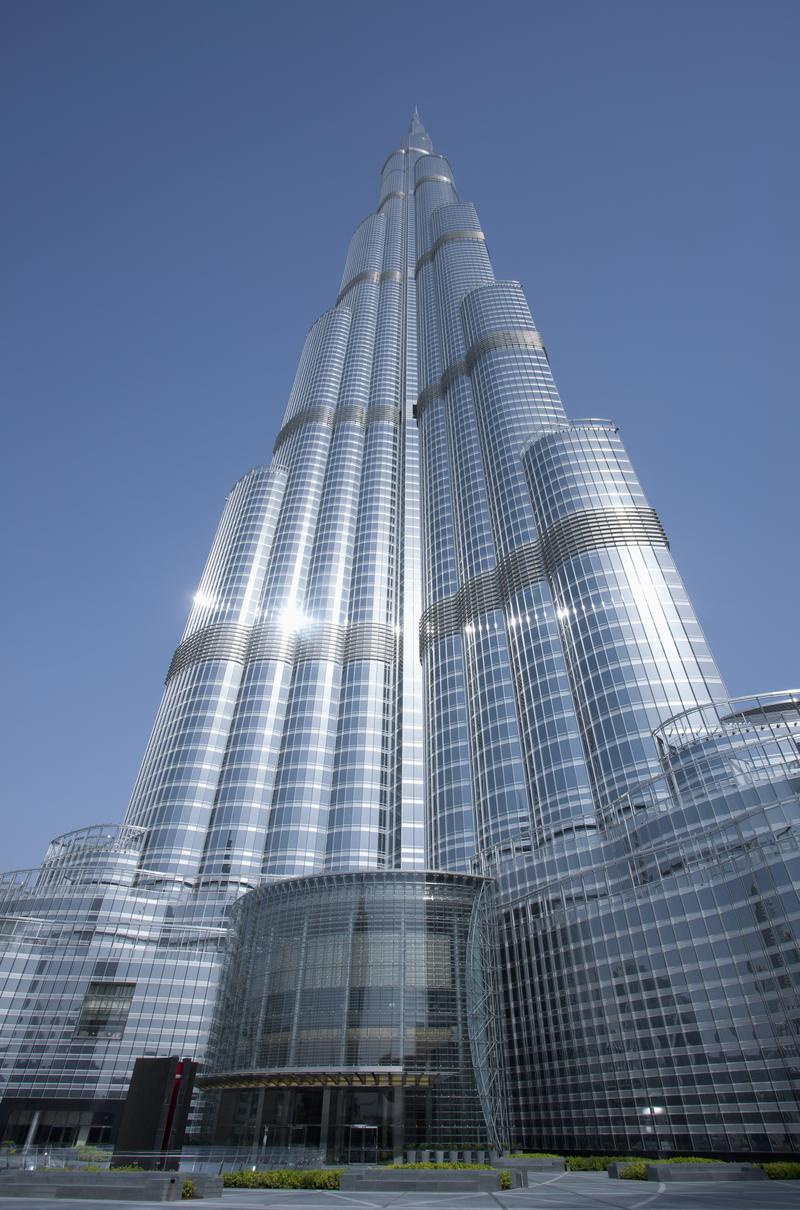

Таким образом, от характеристик грунта напрямую зависит конструкция фундамента. Известно, что в самом знаменитом парке небоскребов — на острове Манхэттен — скальный грунт находится у поверхности, что значительно облегчает работу проектировщиков. Достаточно расчистить ровную площадку — и на нее можно поставить фундамент в виде толстой плиты из армированного бетона. Однако в наши дни чемпионат по сверхвысотному строительству происходит в другом уголке мира — на Аравийском полуострове. Именно там стоит самый высокий небоскреб Burj Khalifa (828 м, ОАЭ) и готовится возведение другого монстра высотой в 1007 м — Kingdom Tower (Саудовская Аравия). Последний хотели сделать высотой в милю (1609 м), но геологи сказали решительное «нет» — грунт не выдержит. Аравия — пустынная земля, сформированная донными отложениями древнего океана, то есть состоящая преимущественно из песчаных пород. Только на глубине встречаются относительно твердые породы типа известкового скалистого грунта. Этот фактор приходилось учитывать чикагскому архитектору Эдриану Смиту, главному творцу аравийских чудес, и другим авторам проектов
