Какими бывают РКН и как правильно рассчитать, какое реле вам подойдет

CHIPДом

Защищаем технику от перепадов напряжения: выбираем реле контроля

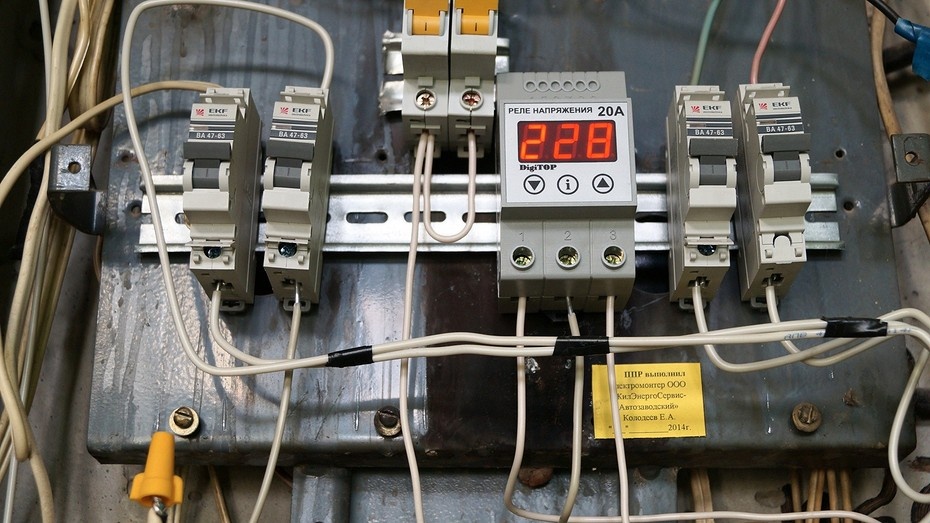

Установив в щиток реле контроля напряжения, можно защитить не отдельный электроприбор, а всю домашнюю технику сразу. Рассказываем, какими бывают РКН и как правильно рассчитать, какое реле вам подойдет.

Антон Гладышев


Как повышение, так и понижение напряжения в сети может привести к выходу из строя бытовой техники и электроники. Наряду с другой защитной автоматикой применяется реле контроля напряжения, которое отсекает подачу напряжения на заданном участке при сильном перепаде напряжения. Как работает РКН, каким бывает и как подобрать подходящую модель для дома? Ответ профессионального электрика в нашей статье.

Принцип работы РКН

Реле контроля напряжения состоит из двух блоков: электронного модуля (1) и собственно реле (2). Электронный модуль контролирует стабильность напряжения в сети, и при сильных перепадах подает сигнал на реле. Магнитный разъединитель в реле размыкает контакт, прекращая подачу напряжения на бытовые приборы. Каждый прибор имеет свой допустимый коммутируемый ток (или суммарную мощность устройств, подключенных через реле). Например, реле, рассчитанное на ток в 16 А способно работать с устройствами, суммарной мощностью до 3,5 кВт.

Обычно в РКН стандартно устанавливается диапазон перепада напряжения от 170 до 260 В. Когда показатель напряжения в сети выходит за эти пределы, то РКН отключает питание. Однако многие модели позволяют настроить диапазон напряжения под свои нужды. Скорость срабатывания прибора при повышении напряжения составляет около 0,02 – 0,05 с – за это время подключенное устройство сгореть не успеет. После нормализации напряжения в сети, реле включается вновь, и подача напряжения возобновляется.
