Лифт для корабля: как работают судоподъёмники
Неизвестно, кто и когда построил первый на Земле искусственный судоходный канал. Старейший из известных – древнеегипетский, соединивший во времена Среднего Царства Нил с Красным морем. Но наверняка уже самые первые каналостроители столкнулись с проблемой, которую века спустя решают и современные инженеры.
Земная поверхность — весьма неровная штука, соединяемые каналами «пункты А и Б» почти всегда находятся на разной высоте и часто разделены возвышенностями, поэтому просто прокопать канаву недостаточно. Система шлюзов - камер, разделенных водонепроницаемыми воротами - занимает много места, особенно при большом перепаде высот. На канале Марна-Рейн, построенном в Вогезах (Франция) в XIX веке, один из участков представлял собой каскад из 17 шлюзов длиной всего около 4 км. Прохождение занимало сутки, причем баржи разминуться в шлюзе не могли. Еще сотню лет назад дополнительные сложности в ход процесса привносил способ движения судов — речную баржу XVIII—XIX ввеков в Европе обычно тянули запряженные лошади. Представьте, каково им было трогать баржу с места в каждом шлюзе. Наконец, система шлюзов попросту занимает много места, которое в перенаселенной Европе испокон веков было в дефиците.
В истории, впрочем, бывали примеры того, как гидротехникам удавалось «переспорить» непокорный рельеф без шлюзования. В первой половине XIX века англичанин Джеймс Бриндли построил канал без перепадов высот, соединивший Манчестер с угольными шахтами Уорсли. Лодки, груженные углем, начинали путь под землей, непосредственно на одном из горизонтов шахты, выходили на поверхность через горизонтальный тоннель, пересекали долину реки Ирвелл по акведуку высотой в десяток метров и финишировали едва ли не на городском базаре. Примеру Бриндли инженеры следуют до сих пор — стоит назвать хотя бы судоходный акведук в Магдебурге длиной почти в километр, построенный в 2003 году (правда, шлюзы там есть, но лишь на входе и выходе). Но такое возможно не везде и не всегда.
Бассейн с подъемом
Построить машину, которая могла бы просто поднимать корабли вверх, без всяких шлюзов — соблазнительная идея, проблема лишь в мощности. На помощь строителям пришел закон, открытый когда-то Архимедом: погруженное тело теряет в весе столько, сколько весит вытесненная им вода. Таким образом, если отметить уровень воды в бассейне, загнать в него судно с грузом и спустить воду до прежнего уровня, то масса бассейна с «начинкой» останется той же, что и раньше. А если сделать два бассейна одного объема и соединить их рычажной или гидравлической системой так, чтобы они исполняли роль противовесов? Тогда, убавив из бассейна с баржей чуть больше воды, мы сумеем поднять его с грузом вверх. Поскольку вода наливается и сливается самотеком, то не понадобится даже двигатель — только сливная система и при ней обученный человек, образно говоря, «с затычкой» наготове.
Сейчас непросто сказать, кто был «первым после Архимеда», поскольку на волне строительства каналов в центре тогдашней гидротехники - Англии XVIII—XIX ввеков — было построено множество сходных конструкций, многие из которых не дошли до нас.
Старейшим из дошедших до нас в целости принято считать судоподъемник Андертон в британском графстве Чешир, построенный в 1875 году. Его конструктор, инженер Эдвин Кларк, соединил два двигающихся вверх-вниз кессона гидравлической системой. Упрощенно ее можно представить как две соединенные емкости с поршнями, прикрепленными к кессонам. Как только один из них становится легче или тяжелее, система приходит в движение до тех пор, пока столбы жидкости не уравновесят друг друга. Нехитрыми расчетами инженеры добивались, чтобы равновесие наступало при разности высот 15 м — рабочая высота подъема.

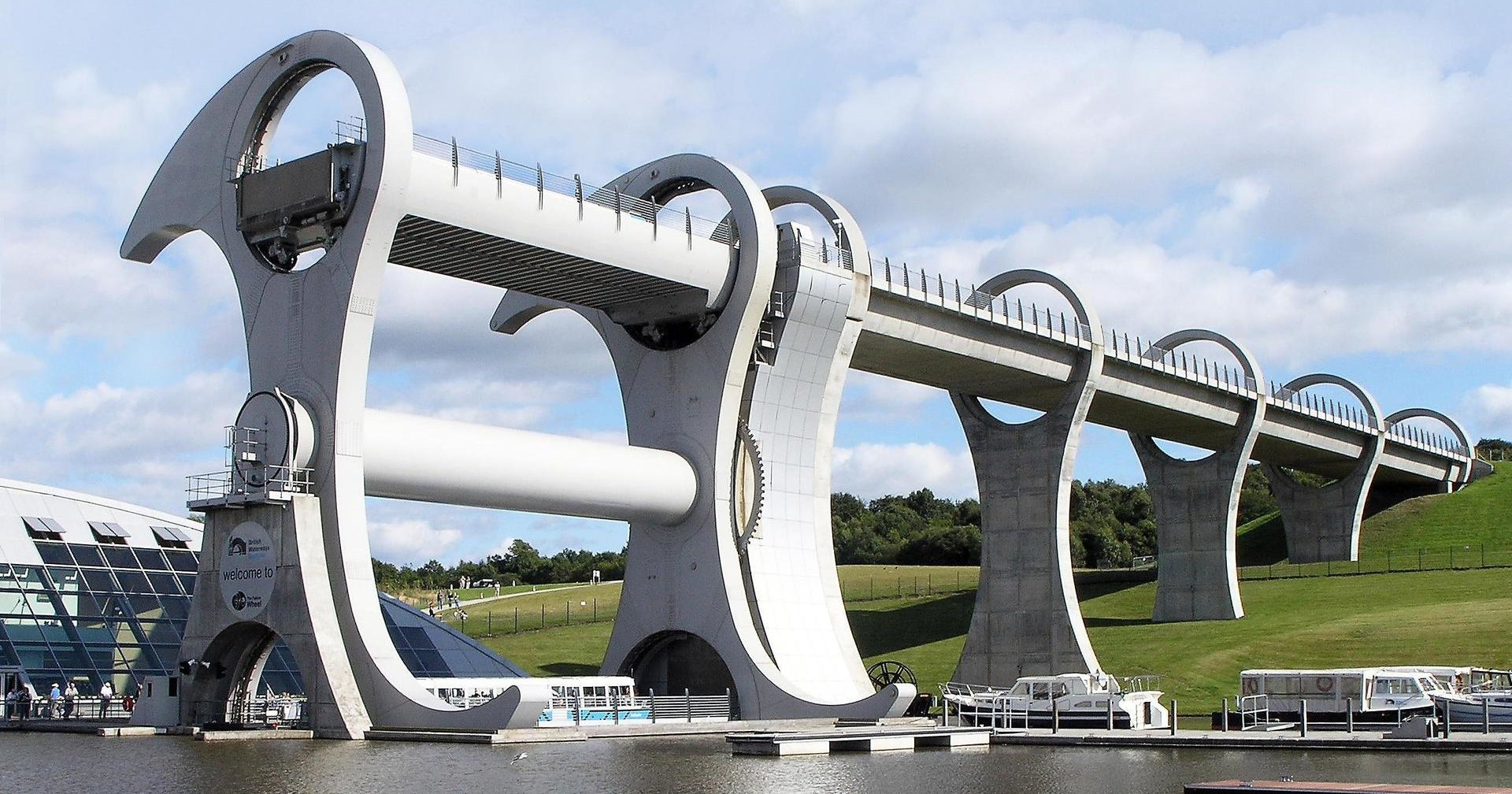

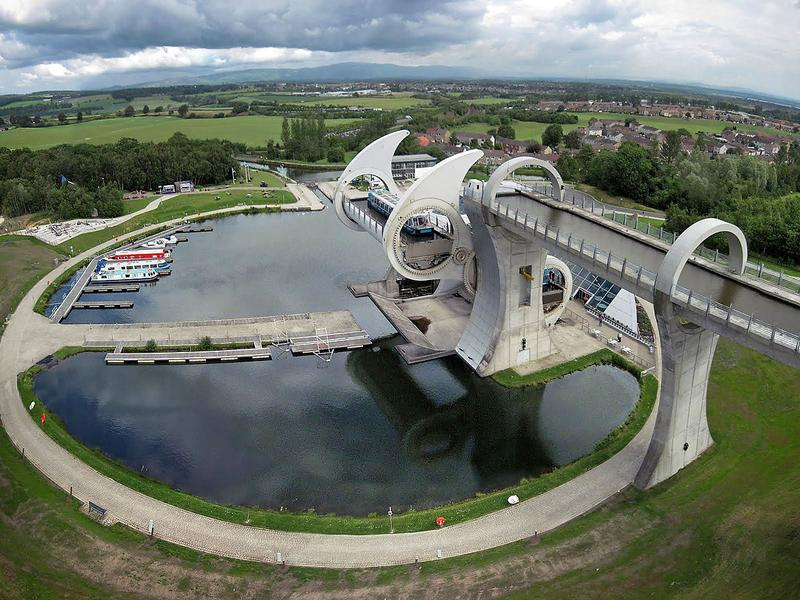

«Физика шестого класса» в металле представляет собой выразительное сооружение размером с многоэтажный дом из стальных балок и труб. Судоподъемник, сработанный при королеве Виктории, исправно прослужил 108 лет. В 1983 году ветеран был остановлен из-за коррозии, вновь запущен в 2002 году после ремонта и реставрации. Сейчас это один из двух работающих судоподъемников Великобритании, наряду со знаменитым колесом Фалкирк в Шотландии — о нем мы еще скажем. Остальных одного за другим «съели» конкуренты — железные и автомобильные дороги.
