Рефераты
Морщинки и складки

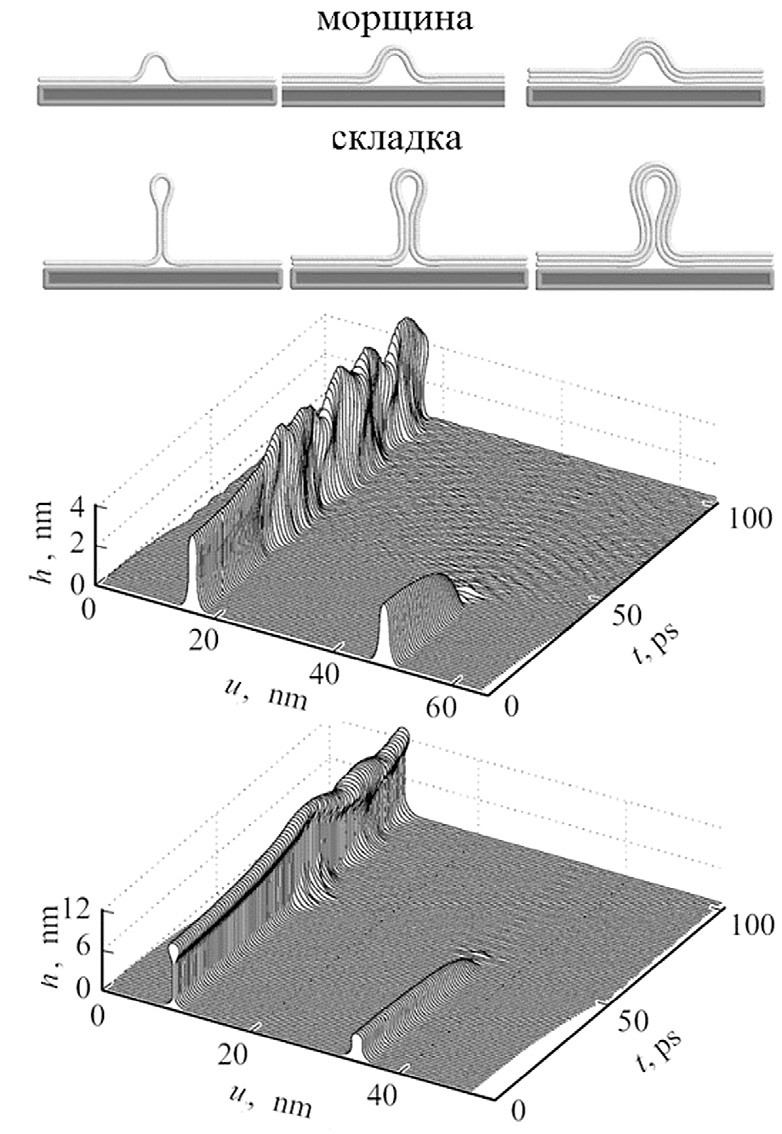

Если верить словарям, то складка — это когда лист сложен вдвое, а морщина — это или складка, или бороздка. Вот и в случае графена морщина — это именно бороздка, а складка — это серьёзнее; разница понятна из верхней части рисунка. Итак, пусть у нас имеется графен (один, два или три слоя) на атомно-гладкой подложке SiO2. Графен может быть получен по разным технологиям, пригодная для промышленного применения — осаждение из газовой фазы. При этом методе на графене могут образоваться дефекты — морщины и складки. Они влияют на свойства графена, но они могут и быть использованы для сознательного изменения его свойств. Если мы имеем в виду промышленное производство и практическое применение, надо выяснить, что будет происходить с этими дефектами дальше.
Учёные из Федерального исследовательского центра химической физики им. Н. Н. Семёнова РАН и Российского экономического университета им. Г. В. Плеханова построили модель взаимодействия морщинок и складок при свободном скольжении листа по подложке и показали, что возможны следующие варианты. Если на графене есть морщины, одна из них съедает другую. Процесс представлен на рисунке, в середине — примерно за 30 пс верхняя (на рисунке) морщина съела нижнюю, которая находилась в 30 нм от неё. Если на графене есть складка и морщина, складка съедает морщину, пример на рисунке внизу, жертва была в 25 нм, процесс шёл 50 пс. Если на графене есть две складки, они не уничтожают друг друга, но периодически обмениваются материалом.
А когда на поверхности есть точечное закрепление графена (пиннинг), могут сосуществовать и несколько морщин, но при нагреве происходит их освобождение и они сливаются, возможно, превращаясь в складку.
