Коробка быстрых скоростей: кулачковая коробка передач

Если в парной гонке на ускорение друг против друга выйдут обычный автомобиль и гоночный с двигателями одинаковой мощности, победителем, несомненно, станет последний. Ключ к победе – кулачковая коробка передач.

Николай Корзинов

Если в парной гонке на ускорение друг против друга выйдут обычный автомобиль и гоночный с двигателями одинаковой мощности, победителем, несомненно, станет последний. Ключ к победе — кулачковая коробка передач. Главное достоинство кулачковой коробки — в скорости переключения передач. Если разгоняться на обычном автомобиле, переключая передачи вверх максимально быстро, почти ударом, то смена каждой передачи займет около 0,6 с. Примерно столько уходит на высокоскоростное выключение/включение сцепления. Пилот гоночного автомобиля может сменить передачу втрое быстрее — и сделает это, не выжимая сцепления, и на каждом переключении будет выигрывать более 0,4 с! Это произойдет за счет того, что при каждом переключении у обычного автомобиля падают обороты двигателя и, соответственно, снижается интенсивность разгона. Чтобы выяснить, как устроена высокоскоростная гоночная коробка передач, мы отправились в Удельное, на подмосковную базу команды «Красные крылья», выступающей в ралли и кольцевых гонках.

Особенности гоночной механики

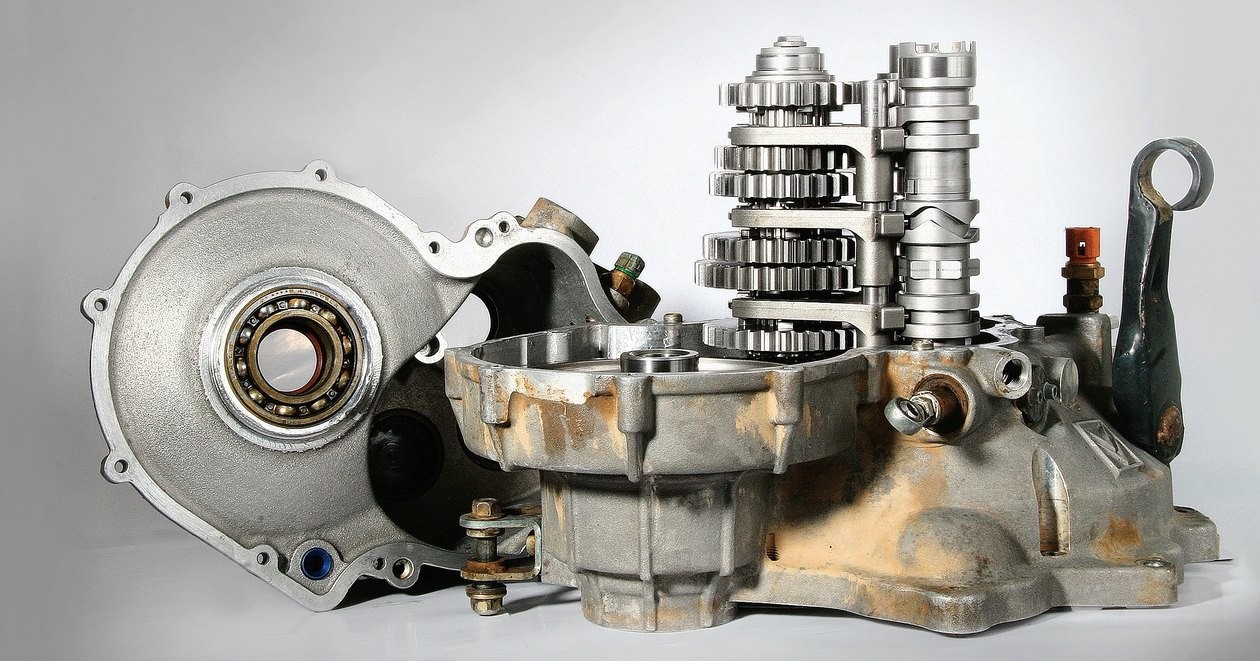

Денис Комаров, технический директор гоночной команды, готовит кулачковую коробку передач к фотосъемке. Он бережно протирает ветошью одну из шестеренок агрегата — огромное прямозубое колесо. Если бы такая шестерня лежала в мастерской сама по себе, можно было бы подумать, что она из коробки большого старого грузовика. Между тем она принадлежит компактному хетчбэку Citroёn С2.

Принцип действия топливного элемента. Наличие оси с пазами — главное отличие секвентальной коробки от обычной, с поисковым механизмом переключения.

Большой диаметр колеса объясняется двумя факторами. Во-первых, коробка раллийной машины передает от двигателя на колеса солидный крутящий момент. А во-вторых, колесо прямозубое. Достоинство привычных косозубых шестерен, которые применяются в коробках «гражданских» автомобилей, заключается в том, что за счет более длинного зуба и, соответственно, большей поверхности распределения нагрузок они могут передавать тот же крутящий момент при меньших размерах. Кроме того, они работают заметно тише. Но прямозубые колеса применяются в гоночных машинах не случайно: они не создают осевых нагрузок на валах и повышают КПД коробки.

Удивительно, но гоночная коробка передач не сложнее, а даже проще обычной гражданской. Здесь нет никаких синхронизаторов, а вместо большого количества мелких зубцов, которые входят в зацепление при включении передачи на обычной коробке, применяются крупные кулачки — торцевые выступы на шестерне и муфте (обычно их 5−7 штук на колесо). Чтобы передачи включались как можно скорее, кулачки входят в зацепление с большим зазором по ширине. Поэтому при включении передач на раллийной машине можно слышать характерное металлическое клацанье — это кулачки шестерни и муфты столкнулись друг с другом.

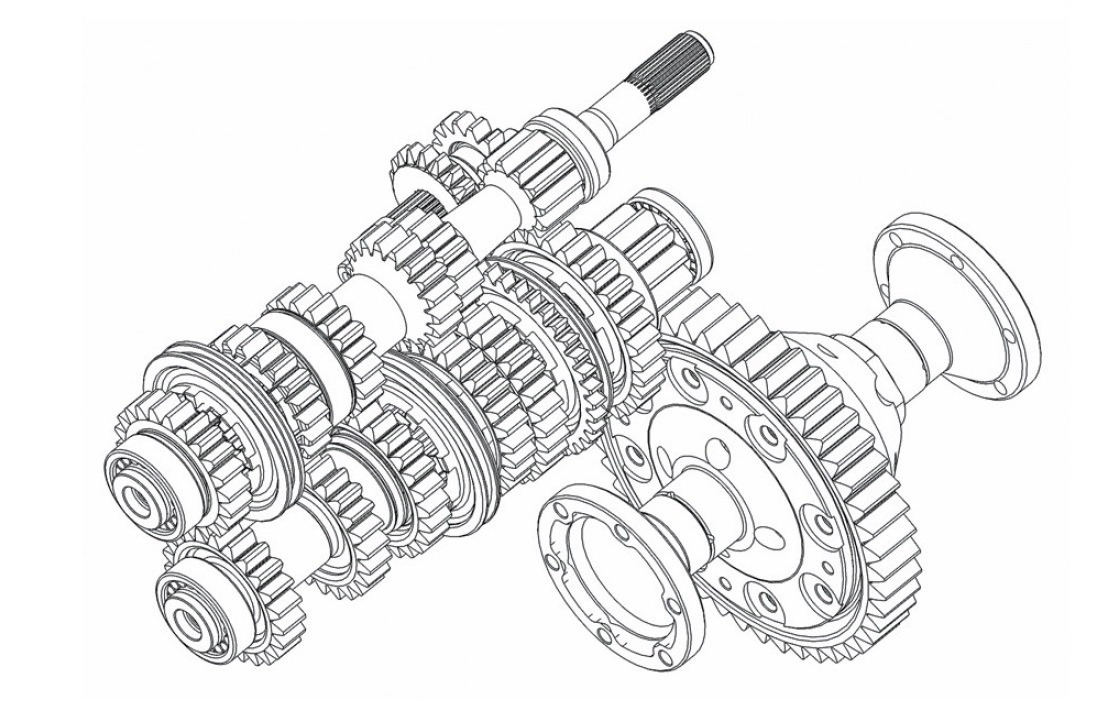

Кулачковая коробка. По сути, кулачковая коробка устроена так же, как обычная серийная, — только вместо косозубых шестерен прямозубые, вместо зубчатых муфт кулачковые и никаких синхронизаторов.

Кулачковая коробка требует от пилота большой ловкости — особенно при переключении вниз: для синхронизации оборотов двигателя и трансмиссии необходимо филигранно работать педалью акселератора и прекрасно чувствовать автомобиль. При бережной езде пилот при переходе вниз пользуется сцеплением, в ходе гонки — особенно на машинах с секвентальной кулачковой коробкой — педаль сцепления ему практически не нужна. В том числе поэтому раллисты иначе, чем гражданские водители, выжимают педали. Правая нога у них обычно лежит на педали газа, а левая заведует сцеплением и тормозами. Четко работать акселератором очень важно, ведь без правильно выполненной перегазовки переход на понижающую передачу либо вообще не произойдет, либо будет сопровождаться жестким ударом. Именно поэтому пилоты раллийных машин ехидно улыбаются, когда я интересуюсь, насколько популярна кулачковая коробка среди
