Что в щитке твоём?

Как правильно подобрать оборудование для распределительного щитка

Материал подготовил Борис Безель

В целом потребители информированы о том, что использование автоматических выключателей и выключателей дифференциального тока необходимо для безопасности пользователей электросети. Однако не все хорошо представляют себе, что должен содержать распределительный щиток в доме. Что же нужно об этом знать?

Подбор оборудования для распределительного щитка надо начинать со знакомства с техническими условиями энергоснабжающей организации, в которых определяются выделенная мощность подключения и тип сети (однофазная или трёхфазная). Исходя из этой мощности, мы выбираем номинал вводного автомата, который устанавливается на входе в домовую сеть.

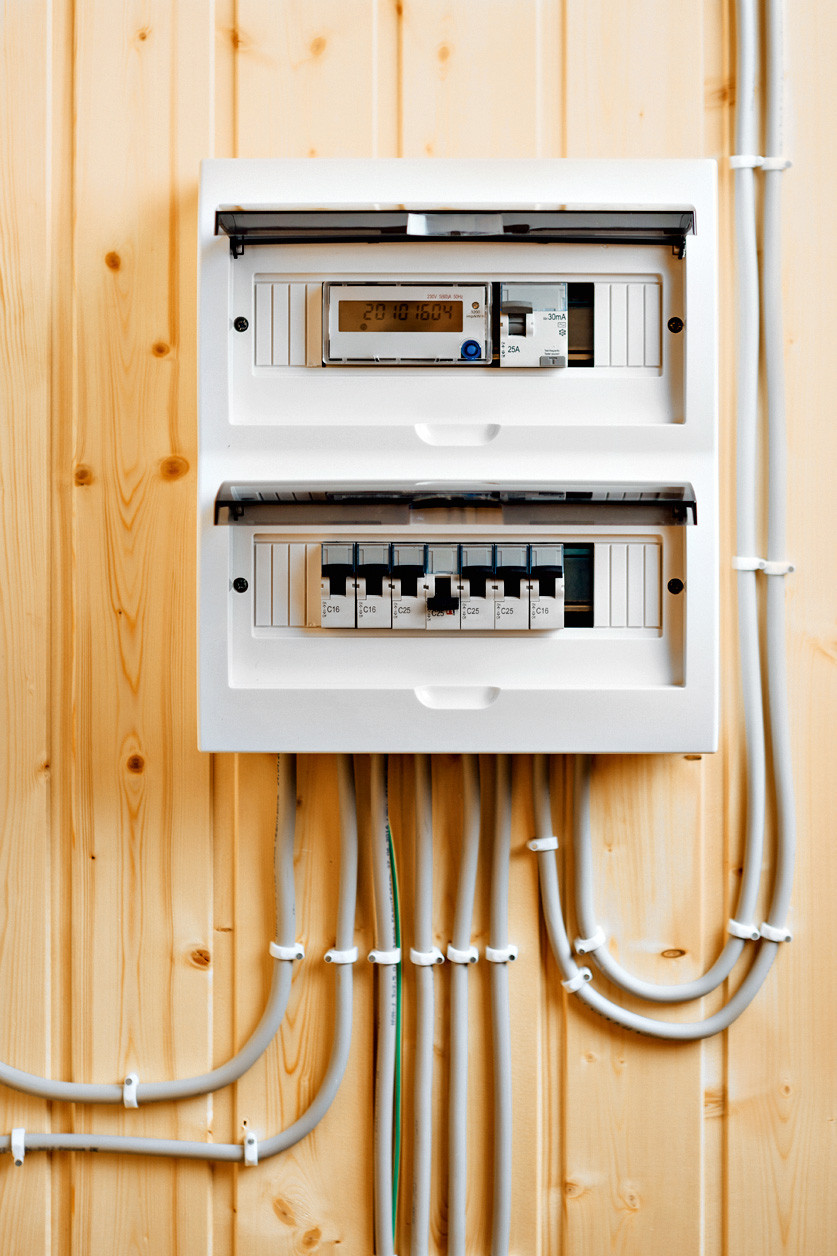

Вариант монтажа электрического распределительного щитка в пластиковом корпусе с открытой проводкой

Для противопожарной защиты вводный автоматический выключатель (АВ) дополняется выключателем дифференциального тока ВДТ на 300 мА (или УЗО в обиходе). Пара этих устройств может быть заменена на комбинированный автоматический выключатель дифференциального тока (АВДТ). На вводе щитков деревянных домов, согласно п. 6.6.5 ГОСТ 32395-2013 «Щитки распределительные для жилых зданий», следует применять АВДТ, а не сочетание АВ + ВДТ.

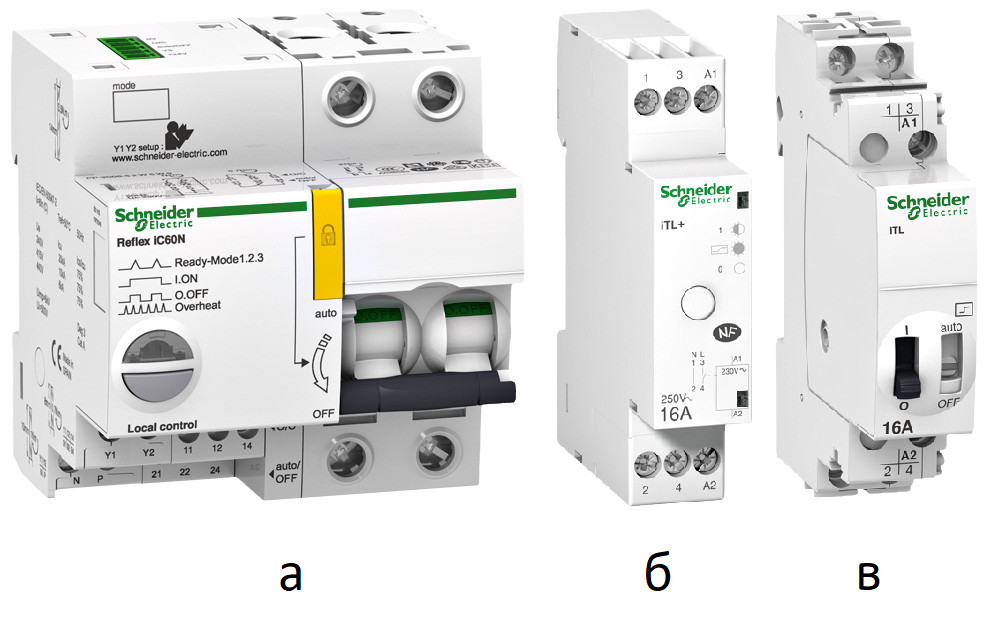

Электроустановочные изделия Schneider Electric. Модульный автоматический выключатель Reflex IC60 (а). Импульсные реле Acti 9 iTL для управления цепями освещения (б, в)
